纤维布片材（参照日本东丽纺织公司的TORAYCA东丽卡高性能碳纤维布）、我司生产的碳纤维布的幅宽有100、150、200、250、300、500mm等几种，长度为100m，卷状包装，使用时可以根据需要在现场用剪刀或刀片任意裁剪。建筑加固用的碳纤维布每平方米有200g和300g，其抗拉强度可以达到3000～3400MPa 。远大于常用的钢材如3号钢的抗拉强度240 MPa。而我司的生产的碳纤维布采用日本东丽公司、台塑集团等世界品牌公司生产的顶级原材料，引进国外发达国家的高科技和各种先进工艺设备机器，缔造了国内一流的碳纤维布、碳纤维板、芳纶纤维布等高性能纤维材料,并满足《混凝土加固设计规范》GB50367-2006的要求。

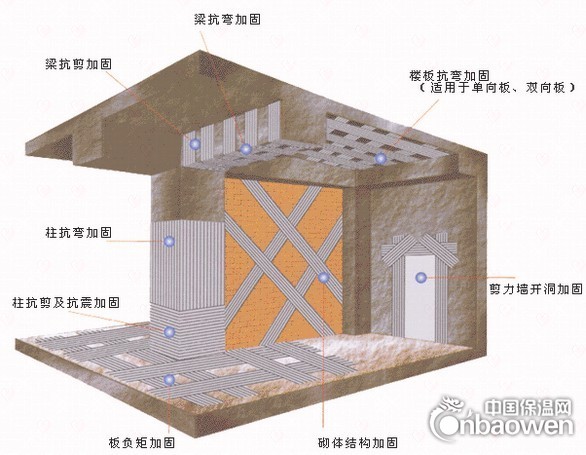

一、应用碳纤维布加固钢筋混凝土柱的技术特点

钢筋混凝土柱的加固方法有多种，常用的有增大截面法、外包钢加固法、预应力撑杆加固法、置换法、外贴碳纤维布加固法等。而采用外贴碳纤维布加固法加固这些混凝土柱。具有以下特点：
    第一，碳纤维布加固框架柱，是用纤维布缠绕柱体，使混凝土处于三向受力状态。由于碳纤维布极高的抗拉强度以及和混凝土较好的粘结性能，使得碳纤维布有效约束混凝土，从而使其承载能力和延性有较大提高。有试验表明：有缺陷的柱通过碳纤维布环箍作用，其抗压强度可以达到相同等级混凝土的1.4倍。
    第二，碳纤维布是一种厚度小、自重轻、柔韧性好的材料，它具有极高的抗疲劳性、抗徐变、抗酸碱、抗高温的特性，所以用来加固混凝土柱可以满足抗弯、抗压和抗震的要求，并且还不会增大柱子的截面。
    第三，这种加固方法有不破坏原结构、施工简便的优点，加固完成后，结构在使用过程中无需再投入维护费用，使用寿命长。

二、应用碳纤维布增强钢筋混凝土柱延性的方法
    采用倒T形，柱子的水平力加荷点位于柱子反弯点处，首先施加轴力至给定值；随后，保持轴力值不变，循环加卸水平力。水平力加载方案为：试件屈服前用水平荷载来控制，分级加载至试件屈服，并记录试件屈服位移△；试件屈服后，以屈服位移△，为增量反复循环，不断增大试件位移，直至试件水平荷载下降至峰值荷载的85％为止。
    钢筋混凝土柱经横向包裹碳纤维布加固后，其变形性能得到了显著改善，位移延性比明显提高。通过对试验结果的分析，可以发现影响延性系数大小的因素主要有：碳纤维布用量、轴压比、剪跨比、混凝土强度等。基本规律为：加固柱延性的提高程度是随着碳纤维布用量的增长而增大的；构件轴压比较小时加固效果较好；剪跨比较小时，使用碳纤维布可以提高短柱的抗剪承载力，转变破坏形态，改善短柱的变形性能；构件的混凝土强度较低时加固效果较好。以上研究表明，采用碳纤维布加固钢筋混凝土方柱时，对柱子转角部位进行倒圆角处理可以提高加固柱的延性，规律为：随着角部圆弧半径的增大，加固柱的延性提高幅度也随之增大。
    用碳纤维布横向包裹钢筋混凝土柱来提高其延性时，碳纤维布的主要作用就是对其内部混凝土起到约束作用。碳纤维布约束混凝土是一种被动约束，随着轴向压力的增大，横向膨胀促使外包碳纤维布产生环向伸长，从而提供侧向约束力。约束机制取决于两个因素：混凝土横向膨胀性能和环向约束能力。碳纤维布约束混凝土表现出两阶段受力过程：第一阶段，混凝土处于类似素混凝土的线弹性阶段，横向膨胀变形小，故碳纤维布的横向应变也很小，分界点在素混凝土峰值应力附近；第二阶段，构件达到极限承载力后，混凝土横向膨胀变形急剧增加，碳纤维布环向应变显著增长，环向约束力增加，混凝土的极限压应变得以提高，因而推迟了受压区混凝土的压碎，充分发挥了纵向钢筋的塑性变形性能，显著地改善了构件的延性。

三、碳纤维布产品规格及价格:
