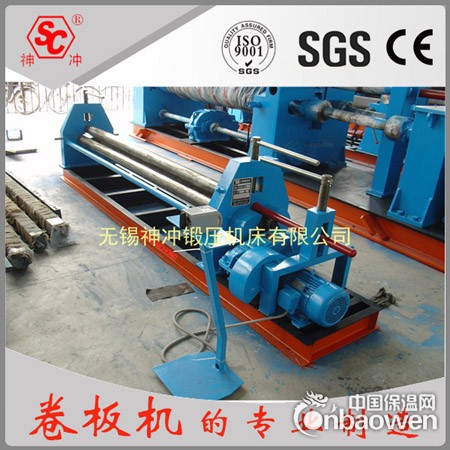

SW11机械对称式三辊卷板机
SW11机械对称式三辊卷板机技术参数说明
SW11机械对称式三辊卷板机
结构为机械对称上调式三辊卷板机，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。本机全机操作为集中电气控制。该机缺点是板材端部需借助其它设备进行预弯。
一． 整机组成
a) 上辊部分：上辊、倾倒平衡装置、卸料装置、
b) 下辊部分：两下辊左右机架、电机、减速机
c) 架体部分：底座、电机底座、减速机底座
d) 电气部分： 电器柜
本设备由左右机架、上辊装置、下辊装置、底座、翻倒装置、卸料平衡装置、电气系统系统组成。
二．设备结构特点
1.本机结构由底座、上下辊支架、主驱动系统、电气系统等组成。底座及机架采用焊接结构，严格要求焊缝质量，并进行消除应力处理，以保证机器在工作负荷下有足够的强度和刚度，从而提高卷制精度。
下辊驱动、上辊升降、均有电气执行，全部操作采用电气集中控制，操作方便。
