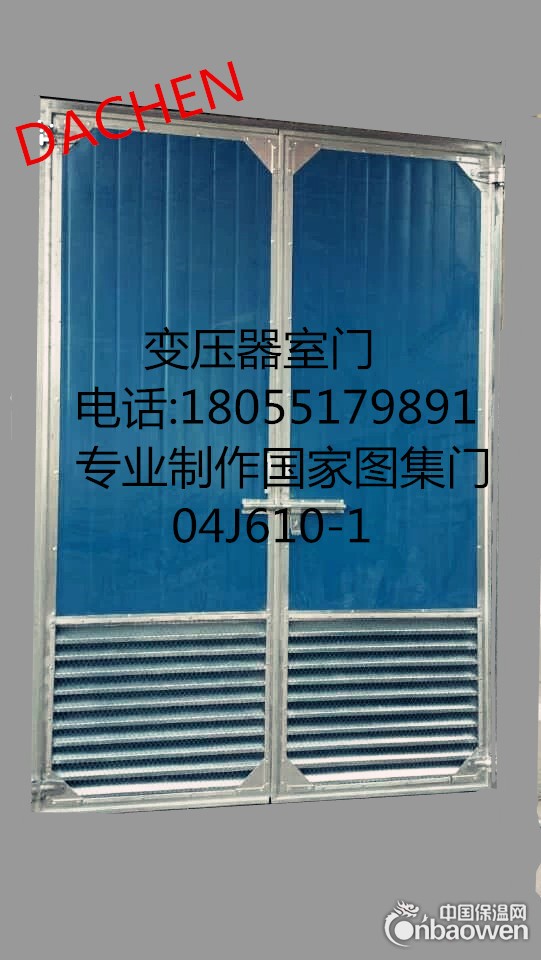

变压器室门、变电站大门、配电房门、04J610-1图集门
产品型号:04J610-1
面向全国销售：
黑龙江变压器室门 吉林变压器室门 辽宁变压器室门 北京变压器室门 天津变压器室门 河北变压器室门 山东变压器室门 江苏变压器室门 上海变压器室门 浙江变压器室门 福建变压器室门 广东变压器室门 广西变压器室门 内蒙古变压器室门 山西变压器室门 陕西变压器室门 河南变压器室门 湖北变压器室门 湖南变压器室门 安徽变压器室门 江西变压器室门 贵州变压器室门 云南变压器室门 四川变压器室门 重庆变压器室门 青海变压器室门 宁夏变压器室门 甘肃变压器室门 新疆变压器室门
门型与窗型的编号
变压器室钢门窗分为有门框（YMA）、有窗框（YCA）和无门框（YMB）、无窗框（YCB）两个大类。有框的门窗扇用冷弯薄壁钢管做骨架，用彩钢板做面板。无框的门窗扇用角钢做骨架，用普通钢板做面板。
门型代号：
YMA（B）1- 带百页窗并附有钢板网进风口的门
YMA（B）2- 带钢板网（无百叶窗）进风口的门
YMA（B）3- 钢板门（门扇上无进风口）
YMA（B）4- 钢板网门
门洞尺寸：
封闭式变压器室的门洞宽有2100、2400、3000三种；门洞高有2700、3300、3600也是三种。组合成六个洞口尺寸。
敞开式变压器室的门洞宽有2100、2400、3000三种，门扇高度均为1800。
门型与窗型的编号
变压器室钢门窗分为有门框（YMA）、有窗框（YCA）和无门框（YMB）、无窗框（YCB）两个大类。有框的门窗扇用冷弯薄壁钢管做骨架，用彩钢板做面板。无框的门窗扇用角钢做骨架，用普通钢板做面板。
门型代号：
YMA（B）1- 带百页窗并附有钢板网进风口的门
YMA（B）2- 带钢板网（无百叶窗）进风口的门
YMA（B）3- 钢板门（门扇上无进风口）
YMA（B）4- 钢板网门
门洞尺寸：
封闭式变压器室的门洞宽有2100、2400、3000三种；门洞高有2700、3300、3600也是三种。组合成六个洞口尺寸。
敞开式变压器室的门洞宽有2100、2400、3000三种，门扇高度均为1800。
适用范围
变压器室钢门窗适用于工业与民用建筑的独立的或附设的，封闭式的或敞开式的变压器室外门窗。封闭式变压器室分高式和低式两种，当低式变压器不能满足通风要求时，应采用高式变压器室。
门型与窗型的编号
门洞尺寸：封闭式变压器室的门洞宽有2100、2400、2300三种；门洞高有2700、3300、3600也是三种。组合成六个洞口尺寸。敞开式变压器室的门洞宽有2100、2400、3000三种，门扇高度均为1800。
材料制作、安装
钢板及型钢采用性能不低于Q235-B钢材，焊条采用E43型。彩钢板制作拼装采用铆接或胶粘接，不能采用电焊连接。
焊缝除注明者外均采用连接焊接，不得有未熔化、未焊接、气孔、裂纹、烧穿等焊接缺陷。
门扇骨架允许尺寸误差：
|
名 称
|
大门扇
|
小门扇
|
|
|
1
|
骨架的长和宽
|
每米±0.8mm
|
±2.0mm
|
|
2
|
骨架的对角线
|
每米±1.0mm
|
±3.0mm
|
|
3
|
骨架的平面扭翘
|
不大于3.0mm
|
不大于2.0mm
|
小五金在门扇上的位置应准确，除图上注明外，门扇小五金的选择和焊接程序可现场自定。
除彩钢板外，其他材质需做防锈和饰面漆处理。
安装前应检查门窗扇的几何尺寸，并使之不超过允许误差。
安装时门扇竖起于洞口中，各部位调整至要求尺寸，门扇应保持垂直。将上下门轴初步点焊于洞口门樘的预留件及门扇边梃上，应保证上下门轴在同一垂直线上，经反复试运 转合格后，再将门轴焊牢，待焊接固定到位后再进行门樘的抹灰工程施工。
