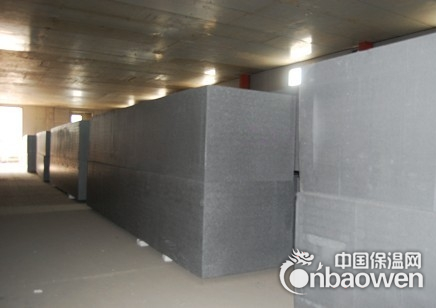

一、石墨苯板产品介绍
石墨聚苯板全称为绝热用石墨模塑聚苯乙烯泡沫板，是一种新型的难燃型聚苯乙烯保温板，俗称“黑苯板”。是在可发性聚苯乙烯（EPS）中添加5%-50%质量的膨化石墨和2%-20%的磷酸化合物作为阻燃剂对可发性聚苯乙烯进行改性，通过悬浮聚合法或挤出法制备膨胀PS颗粒，再次发泡成型的保温板。使在降低导热系数，提高保温性能的基础上，具有更加良好的阻燃性，真正到达了燃烧性能等级B1级。

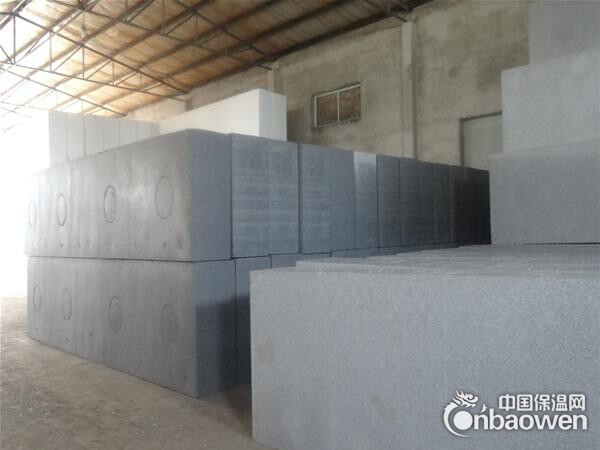

二、久安福sunpor石墨苯板的优势
2.1久安福sunpor石墨聚苯板采用挤出法工艺，挤出法工艺，可使石墨更加均匀的分散于EPS粒子中，不会出现分布不均匀，石墨粉脱落等现象。
2.2久安福sunpor石墨聚苯板导热系数低至0.031w/(m.k)以下，保温效果比普通白色EPS提升约20%，挤出法制造的石墨级EPS导热系数可以低至0.0305w/(m.k)，比悬浮法制造的石墨级EPS产品拥有更低的导热系数，保温性能得到了极大地提高，有效的提高了建筑物的使用面积和极大程度的降低了项目成本。
2.3与国内品牌相比，久安福sunpor石墨苯板的拉拔强度与粘结强度更加优异，采用久安福sunpor石墨苯板将极大地提高建筑物使用方面的安全性。
2.4久安福sunpor石墨聚苯板能够符合新国标GB8624-97中的规定的，难燃性建筑材料的导热系数必须在0.033以下的要求，防火性能达到了难燃型B1级。
三、久安福sunpor石墨苯板的技术指标
|
检验项目
|
性能指标
|
|
导热系，数W/(m·K)
|
≤0.031
|
|
表观密度，kg/m3
|
18～22
|
|
垂直于板面方向的抗拉强度，MPa
|
≥0.10
|
|
尺寸稳定性%
|
≤0.27
|
|
弯曲变形，mm
|
≥20
|
|
水蒸气渗透系数，ng/(Pa·m·s)
|
≤3.5
|
|
吸水率，V/V，%
|
≤3
|
|
燃烧性能等级
|
B1 级
|
四、久安福sunpor石墨苯板外墙外保温系统说明及工艺
• 以涂料为饰面的一般工艺流程：
• 墙体基层处理→弹控制线→涂刷界面剂→配胶粘剂→粘贴石墨苯板→锚栓锚固→填塞板缝、裁平→（24小时之内）抹平砂浆、压入网格布→抹面砂浆→饰面层施工→验收。
石墨聚苯板施工工艺说明
1、结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，对偏差部位应剔凿或修补平整。工程分为四个立面进行抽查（南立面、北立面、东立面、西立面），每一个立面抽查三点，四个立面计12点。
2、根据图纸要求，在墙面弹出外门窗控制线等。
3、粘贴石墨聚苯板
3.1 聚苯板切割：用裁纸刀或手锯切割聚苯板，按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
3.2 粘结砂浆配制：将久安福®聚苯板专用粘结砂浆直接加水搅拌均匀后静置3分钟再次搅拌即可。一次配制量以2小时内用完为宜。
3.3 面层为涂料作法采用点框法条框法或粘结聚苯板，达到60%的粘结面积，粘结将更牢固。
3.4 抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴聚苯板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。阳角处相邻的墙面所粘聚苯板应交错连接.
3.5聚苯板面层打磨
聚苯板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。然后打入久安福®专用铆钉。
3.6将久安福抗裂抹面砂浆搅拌均匀，一次配制量以2小时内用完为宜。
3.7在聚苯板表面均匀涂抹一层配制好的久安福抗裂抹面砂浆2～3㎜。
3.8铺贴久安福专用耐碱网格布，将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶，翘边，严禁出现网格布松弛不紧、错位、倾斜、网布外鼓、褶皱等现象。在将久安福专用耐碱网格布压入。
3.9保温层的完成后，在网格布表面再抹一层抹面砂浆，抹灰厚度以盖住网格布为准，约1~2mm。
4、注意事项
4.1外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中的要求。表面不平处应使用砂浆找平后方可施工
4.2 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
