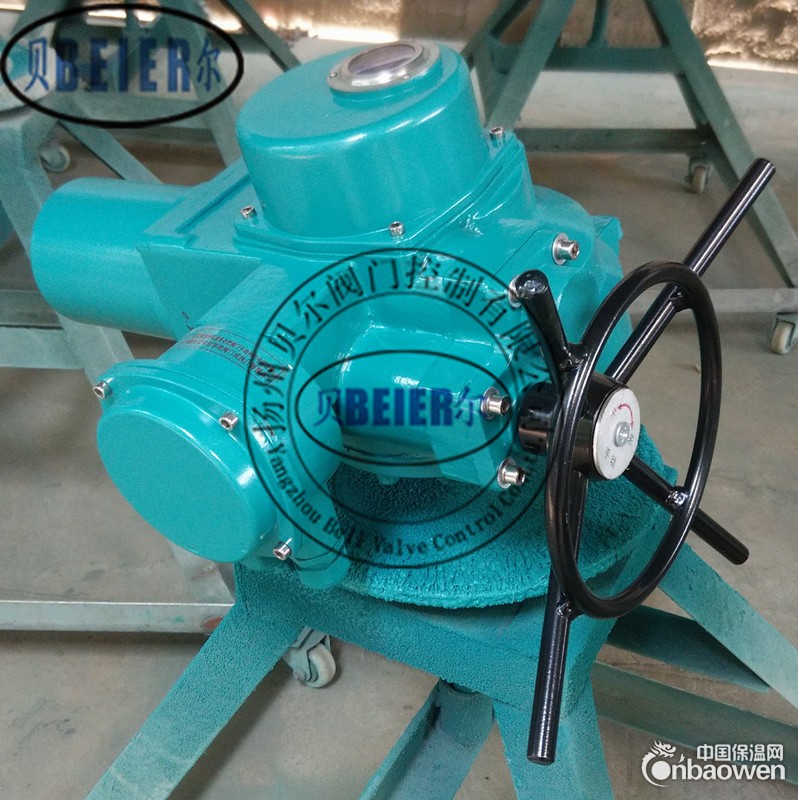

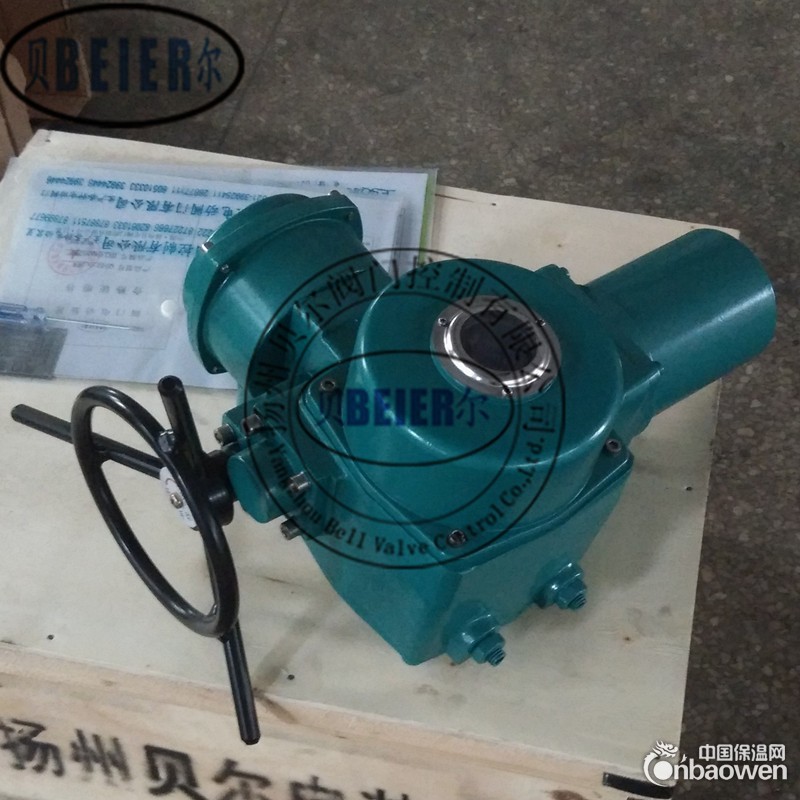

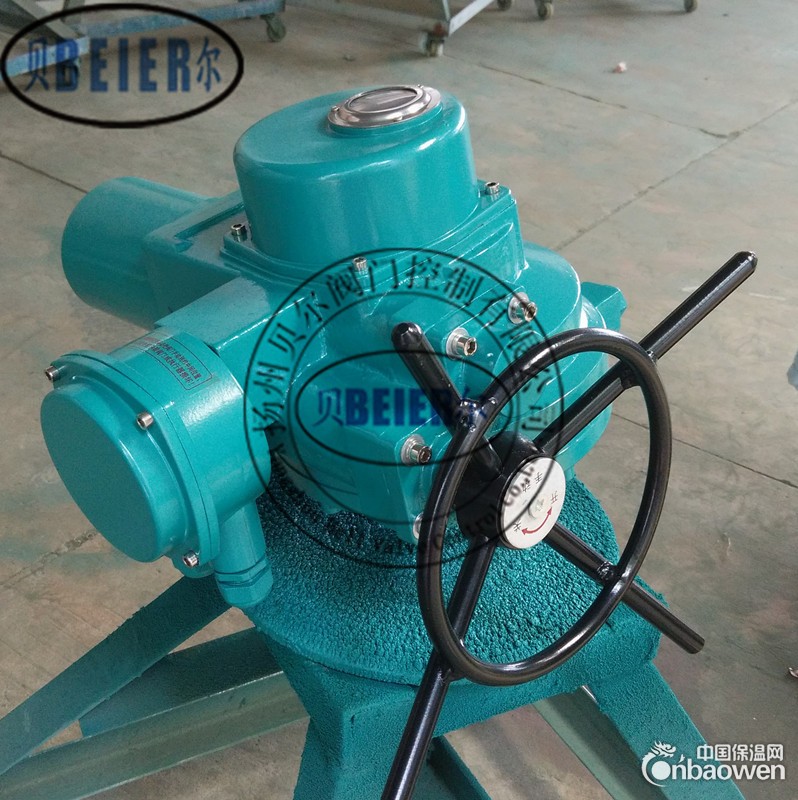

一、部分回转角行程电动执行机构普通开关型，是部分回转类电动执行器中比较通用的一种执行器，主要用与做90度回转的蝶阀、球阀、旋塞阀和风门等类似设备，可以实现阀门的开启、关闭或调节控制。
二.部分回转角行程电动执行机构普通开关型工作环境和主要技术参数
2.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
2.2 工作环境
2.2.1环境温度： -20~+60℃ （特殊订货 -40~+80℃）
2.2.2相对湿度：≤95%（25℃时）
2.2.3防护类型
2.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
2.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
2.2.4防护等级：IP55（特殊订货IP65、IP67）
2.2.5工作制：短时10分钟（特殊订货30分钟）
三、部分回转角行程电动执行机构普通开关型连接尺寸图
|
法兰号 |
电装型号 |
d1 |
d2 （f8） |
d3 |
n-d4 |
d7 |
H |
h |
h1 |
|
|
预留 |
最大 |
|||||||||
|
F05 |
Q10 |
65 |
35 |
50 |
4-M6 |
10 |
22 |
40 |
3 |
3 |
|
F07 |
Q20 |
90 |
55 |
70 |
4-M8 |
15 |
28 |
45 |
3 |
3 |
|
Q30 |
||||||||||
|
F10 |
Q30 |
125 |
70 |
102 |
4-M10 |
15 |
42 |
45 |
3 |
3 |
|
Q60 |
65 |
|||||||||
|
F12 |
Q90 |
150 |
85 |
125 |
4-M12 |
20 |
50 |
65 |
3 |
3 |
|
F14 |
Q120 |
175 |
100 |
140 |
4-M16 |
20 |
50 |
65 |
3 |
3 |
|
Q200 |
60 |
80 |
2 |
|||||||
|
Q250 |
||||||||||
|
F16 |
Q300 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
80 |
3 |
2 |
|
Q400 |
||||||||||
|
Q500 |
||||||||||
|
F25 |
Q500 |
300 |
200 |
254 |
8-M16 |
20 |
60 |
100 |
3 |
2 |
DQW10-1/Q10-1/DQW20-1/DQW30-1/DQW40-1/DQW60-1/DQW120-1/DQW180-1/DQW250-1/DQW350-1/DQW500-1/DQW800-1/DQW1000-1
DQW10-0.5/DQW-0.5/DQW20-0.5/DQW30-0.5/DQW40-0.5/DQW60-0.5/DQW120-0.5/DQW180-0.5/DQW250-0.5/DQW350-0.5/DQW500-0.5/DQW800-0.5/DQW1000-0.5
转速可根据客户要求提供，2转/2r，3转/3r，4转/4r等
