参 照 标 准

     依据标准：ISO 20653,DIN 40050-9,QC/T413－2002《汽车电气设备基本技术条件》,GB/T4942.1-2006《旋转电机外壳保护分级（IP9K代码）》。

技 术 规 格

l 型      号： LX-010-9K

l 工作室尺寸： 100×105×108（D×W×H）cm

l 外 形 尺寸： 约140×135×220（D×W×H）cm

l 试验台面积： φ30cm  (扩展台面ø60cm )

l 样品架转速： 1～20r/min可调

l 样  品  架： 承重20kg

l 淋 雨用 水： 当地清洁的自来水

l 9K淋雨试验主要技术参数:

a）水温（80±5）℃的温度。

b）14  L/min～16  L/min 之间的流量。

c）接近喷嘴孔测量 8000  kPa～10  000  kPa 的压力。

d）以水平线为基准，逆时针在 0º、30º、60º、90º处分布喷嘴孔，喷嘴上设有阀门，



结构设计及配置

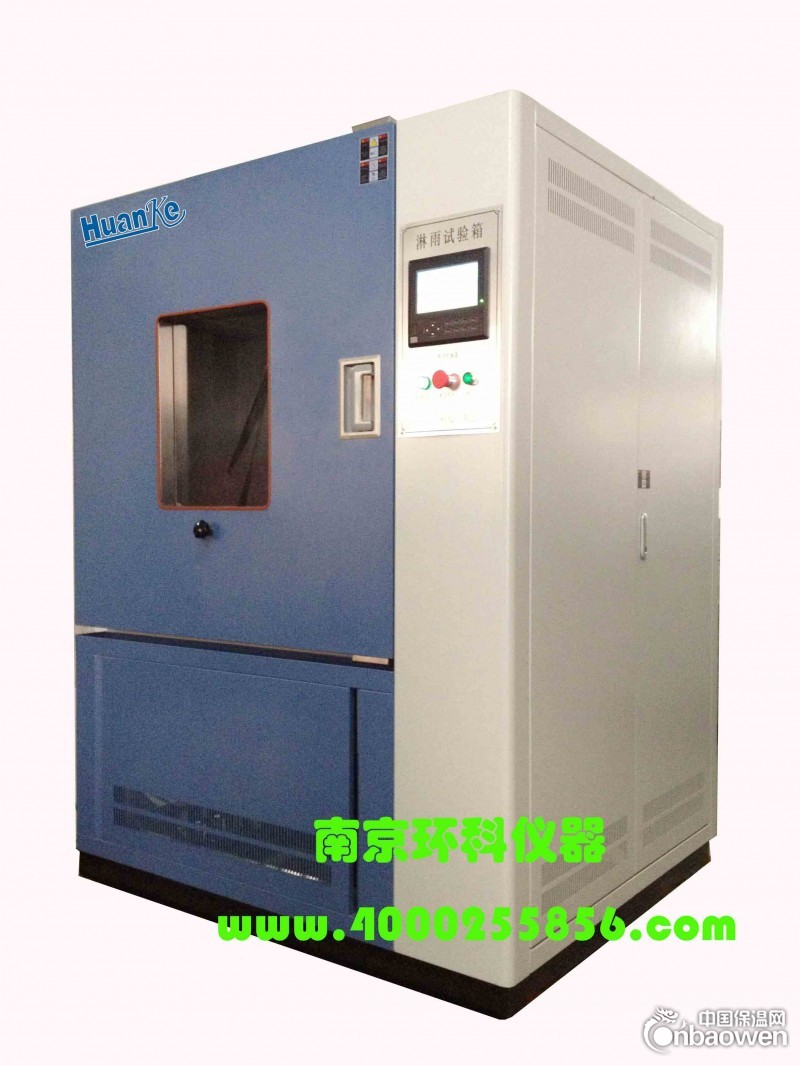

本防水试验设备整个箱体采用整体结构，分为上、下、右三部分，上部为工作室，下部为机械室，右侧是电器控制柜。选用优质材料，使用先进工艺加工成型，内外壳体都选用优质SUS304不锈钢板制作。室内的样品架及其它附件配件均为不锈钢材料制作，设计合理，经久耐用。高压喷水组件/工作旋转台/电气控制器部分组成

样品架设计载重20公斤，水平方向360度旋转。传动装置设计合理，制作精密，由先进的步进电机加减速机驱动，可直接在触摸屏仪表设定转速，由PLC控制器控制，操作简单，避免以往同类设备人工凭感觉调节的不精确性及烦琐。转盘配备一套电源供电系统，样品可以在转动的试验过程中通电：转盘下部装有导电滑环，试件可外接直流10A、10~24V的通电电源而不影响转盘转动，电压降<2V

设备配备有足够大的水箱以供喷水之用。吸水电机将水箱中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从喷嘴喷出。水泵为高压柱塞泵，喷嘴为进口雾化扇形喷嘴

流量计：采用电磁流量计，由电磁流量传感器和电磁流量转换器组成，它基于法拉第电磁流感应原理工作，可以用来测量试验水流的流量，可以实现对流量的控制、调节、显示和积算。通过转换器输出4～20mADC信号，与中央控制器联接，受其控制，并显示。
