芯材指标
性能 单位 密度 100kg/m³ 密度 120kg/m³ 标准
抗压强度 Kpa 85 105 EN 826
剪切强度 Kpa 60 80 EN 12090
抗拉强度 Kpa 170 220 EN 1607
渣球含量 % ＜5（粗渣球尺寸＞0.25mm） ASTM C1335
% ＜30（细微渣球尺寸＞63μm） ASTM C1335
岩棉板的导热系数 W/mk 0.036 0.036 GB/T 10295 ASTM C518
（平均温度20℃）
芯材板条的导热系数 W/mk 0.043 0.043 EN 12667
（平均温度20℃）
防火性能 - 不然性材料 EN ISO1882 GB/T 5464-1999
- 对火反应A级 EN 1350-1 GB/T 8624-2006
耐火极限 根据夹芯板的构造和厚度不同，FRL30到240分钟不等
吸湿率（重量比） % ＜1 ASTM C1104 GB/T 5480.7
憎水率（针对憎水性产品） % 98 GB10299
老化膨胀率 % 5（在温度65℃和相对湿度＞95%条件下24小时后的厚度变化率 prEN 14509
融化温度 ℃ ＞1000 -
纤维直径 μm 7
从以上指标不难看出，聚氨酯侧封岩棉夹芯板作为一种新型材料，跟传统的岩棉板相比较，占有很大的优势。
A具不燃性，防火性能A级；
B不易吸水，耐老化；
C保温性能优越；
D吸音降噪；
E可生物降解；
F酸度系数高，大大减少对金属的腐蚀。

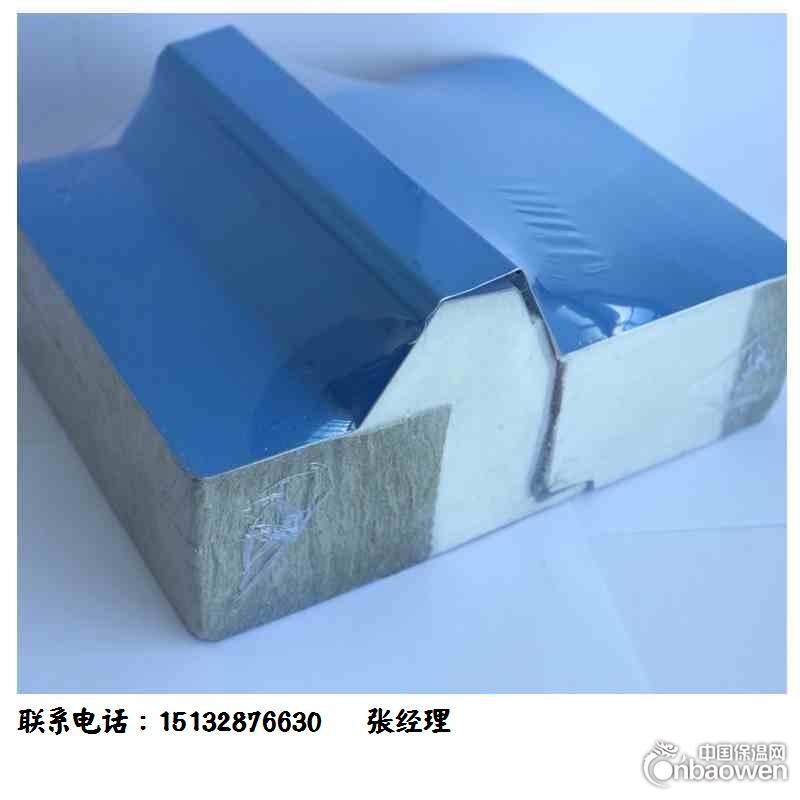

新型岩棉（玻璃丝棉）防火夹芯板采用独有的防火PIR聚氨酯侧封技术，提高了搭接（插接）处的气密性、水密性，有效防止冷桥现象发生。同时，克服了板材在搬运、安装过程中搭接处钢板与芯材剥离现象的发生。
被广泛应用于大型厂房、发电厂、商业超市、机库、展览馆、体育馆、移动通讯机房、冷库、净化车间、洁净厂房等建筑的屋面和墙体保温维护系统。
