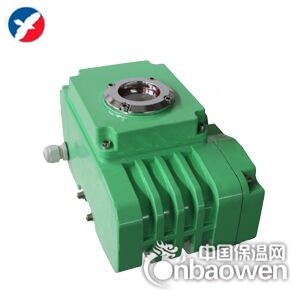

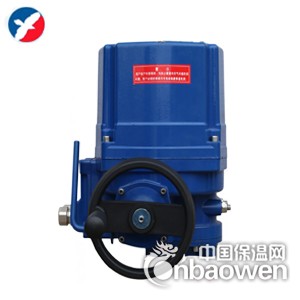

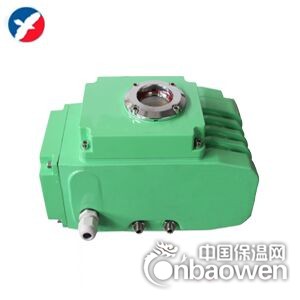

JW-200系列电动阀门执行器，以其新颖独特的设计、先进而精湛的技术工艺、优质的进口零部件、科学严谨的质量检测，在国内外的阀门自动化制造别具一格。而JW系列电子式电动阀门执行器，将阀门电动装置的精度化、数字化、智能化推向一个崭新的阶段，成为液体自动化控制行业后起之秀。
JW-200电动执行器零部件概述
零部件名称
特点
电动机
启动力矩大，转动惯量小，噪音低、温升小。
蜗轮输出轴
一体化设计，避免了键链接的间隙，传动精度更高，采用特殊的铜合金锻造，强度高，耐磨性好，更能满足执行机构输出轴长期大力矩，正反转动的工作情况。
轴承
传动更流畅，使用寿命更长久
盖螺钉
机体各盖用的螺钉在箱体上，当卸下盖时，螺钉不脱落，以防止丢失。
开关
通断更灵敏，安全有保障
电位器
电阻信号线性输出，灵敏度高，能有效控制阀门的开启精度。
智能模块
采用以工业单片机为核心的智能信号采集控制模块，集信号采集、处理、反馈、控制于一体。采用先进混合集成电路，稳定性好，控制精度高达1/1000。体积小，安装简便，操作简单。
JW-200电动执行器性能参数
型号
5
10
15
25
50
100
200
电源
AC24V\AC110V\AC220V\AC380V\DC24V
力矩N*M
50
100
150
250
500
1000
2000
电机功率W
15
25
30
45
90
110
110
保护
电机过热保护器（120℃）
转动角度
0—90°
环境温度
-10—60℃
耐压值
1500V
启动电流A
0.25
0.6
0.68
0.76
1.2
1.36
1.36
工作电流A
0.25
0.52
0.55
0.70
1.15
1.28
1.28
防护等级
相当于IP67标准
限位
电动时：全开全闭极限位开关；手动时：机械挡块
重量Kg
2.8
4.2
4.5
7.2
7.5
12.5
12.5
调节式g
5
10
15
25
50
100
200
输入信号
4-20mA 、0-10V、1-5V
输出信号
4-20mA 、0-10V、1-5V
JW-200电动执行器主要连接尺寸
