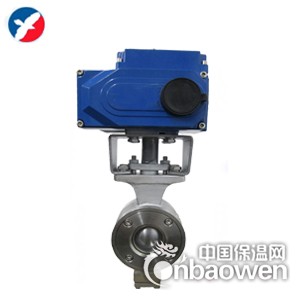

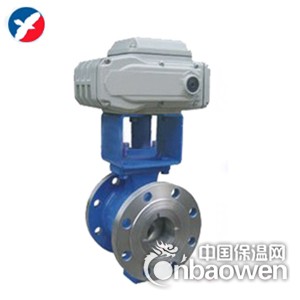

电动V型调节球阀，配用JWA系列电动执行机构，输入控制信号(4-20mADC)及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。电动V型调节球阀具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。电动V型调节球阀适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
VQ970电动V型调节球阀主要设计参数
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式法兰连接
| 公称通径 | DN25～DN350 | ||||
| 公称压力 | PN1.6、2.5、4.0、6.4MPa | ||||
| 阀芯形式 | V形缺口半球体 | ||||
| 主要 零件 材料 |
阀体 | WCB | CF8 | CF8M | |
| 球体、阀杆 | CF8 | CF8M | CF3M | ||
| 密封圈 | 增强聚四氟乙烯、硬质合金 | ||||
| 适用介质 | 水、蒸汽、油品等 | 酸类 | 醋酸类 | ||
| 适用温度 | 常温：-28℃~ 180℃?? 高温：-40℃~ 425℃ | ||||
VQ970电动V型调节球阀执行机构
类型：可选用JW，JWS，JWR，JWA系列角行程执行机构。
VQ970电动V型调节球阀规格参数表
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数(Kv) | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
| 动作范围 | 0-90° | |||||||||||
| 允许压差△P | 小于公称压力(1.6MPa) | |||||||||||
| 泄漏量Q | 按API598标准测试????? 无泄漏 | |||||||||||
| 环境温度℃ | -20~60℃ | |||||||||||
| 基本误差 | ±2% | |||||||||||
| 回差 | ±2% | |||||||||||
| 死区 | 1% | |||||||||||
| 可调范围 | 250:1 | |||||||||||
| 配用执行机构 | JW系列电动执行器 | |||||||||||
| 公称压力 | 公称通径 | L | D | D1 | D2 | D0 | Z-￠d | B |
| 1.6MPa |
25 | 62 | 115 | 85 | 65 | 58 | 4-14 | 14 |
| 32 | 62 | 135 | 100 | 78 | 66 | 4-18 | 16 | |
| 40 | 62 | 145 | 110 | 85 | 76 | 4-18 | 16 | |
| 50 | 65 | 160 | 125 | 100 | 225 | 4-18 | 16 | |
| 65 | 90 | 180 | 145 | 120 | 235 | 8-18 | 18 | |
| 80 | 100 | 195 | 160 | 135 | 260 | 8-18 | 20 | |
| 100 | 115 | 215 | 180 | 155 | 270 | 8-18 | 20 | |
| 125 | 129 | 245 | 210 | 185 | 320 | 8-18 | 22 | |
| 150 | 160 | 280 | 240 | 210 | 340 | 8-23 | 24 | |
| 200 | 200 | 335 | 295 | 265 | 390 | 12-23 | 26 | |
| 250 | 240 | 405 | 355 | 320 | 420 | 12-25 | 30 | |
| 300 | 280 | 460 | 410 | 375 | 510 | 12-25 | 30 | |
| 350 | 320 | 520 | 470 | 435 | 16-25 | 34 |
 |
 |
 |
 |
