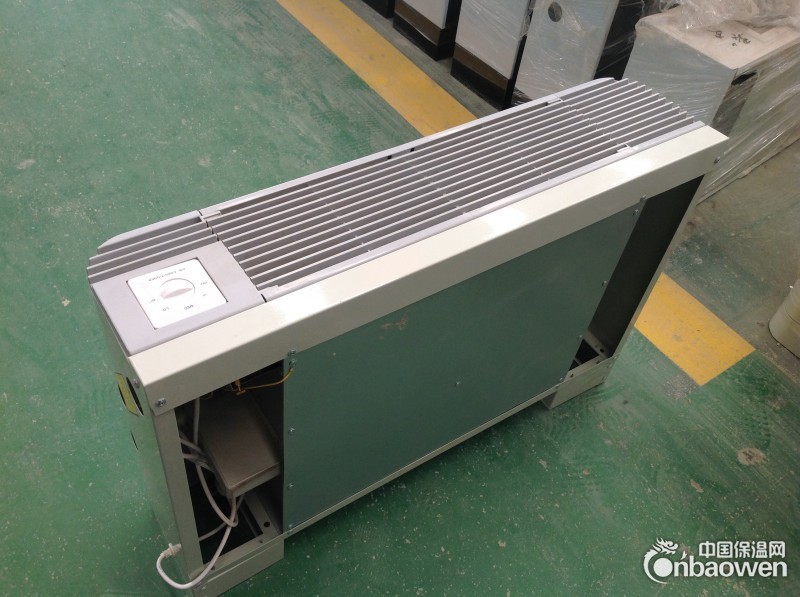

立式明装风机盘管

型号：

FP-LM

规格：

FP-85

立式明装风机盘管机组结构特色：


盘管：超高效传热采用高纯度无紫铜管与美国TRIDAN专用翅片冲床冲制正弦波形铝制散热翅片，经机械胀管与铝片紧密结合；专用水流分布均匀的集水头。这些都能发挥理想的整体传热效果。

壳体：坚固、简洁、漂亮。暗装壳体使用一级热镀锌钢板经专用模具加工成型，结构坚实不易变形。明装壳体明亮流畅，工艺上采用酸洗、磷化、烘烤后喷塑涂妆，以确保机体防锈及美观。

水盘：专用模具一次性拉伸成型，无焊缝存在，随后表面进经热浸电著烤漆处理。底部和四周均沾贴δ5PE板避免水盘表面冷凝水存在。

风机：运转宁静-风轮为高效率低噪声之翼截式离心风叶，动平衡性高。

电机：效率高耗电少-三速电机可依靠不同转速调整风机风量和压头。轴承为含油滑动轴承，可自动填注润滑油，延长使用寿命，机座采用橡胶减振，降低运转噪音。

遥控开关：中央空调电子式风机开关，由于应用了国际最先进的微型集成电路中央处理器技术，从而使产品的电气性能更加稳定可靠，遥控开关外型小巧，操作简便。可与机组联动，实现异地控制机组启停。开关带有启停风速调节、定时、控制盘管循环回路中电动阀的通断\等功能。红外线遥控，最大接受距离15m。

说明及维修保养：

1、配管工程

进出水口不能错连接，连接时不要对铜三通阀施力过猛。

按标牌连接凝结水排水管，接管要正确，保持泄水畅通。

冷冻水配管、凝结水配管施工后要进行水压试验，并按暖通有关设计守则正

确地保温。

2．电气工程

电气配线，请参照接线图配线，切勿错接。

按接地标志正确接地。

警告:  1.电源的接线必须由专业人员进行。

       2.空调机组外壳必须妥善接地。严禁将零线与地线混接

       3.地线应接至机组的接地标志旁的接地螺丝上。


风机盘管机体结构精致、紧凑、坚固耐用、外型美观且高贵幽雅。
明装风管
风机盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。风机盘管体积小， 机体设计轻巧。排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。风机盘管效率高，先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机盘管噪音低，合理的风机与气流结构设计，优质的吸音保温材料，使机组噪音低于国家标准1-3dB(A）；风机盘管能耗低， 风机与换热器合理匹配，三档可调风量，使风机用电最省电。

5控制方案

风机盘管控制多采用就地控制的方案分简单控制和温度控制两种。
立式风机盘管
简单控制：使用三速开关直接手动控制风机的三速转换与启停。温度控制：STC 系列温控器根据设定温度与实际检测温度的比较、运算，自动控制 STV 系列电动两 / 三通阀的开闭；风机的三速转换。或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。
 风机盘管做为集中空调的末端设备，其质量的好坏决定了室内的空调效果。性能主要是送冷（热）量的保障、送风量的保障，噪音的数值比、冷凝水不泄漏及电器、钣金件设计的合理性等等。

6换热性能

风机盘管风量一定，供水温度一定，供水量变化时，制冷量随
卧式暗装风机盘管
供水量的变化而变化，根据部分风机盘管产品性能统计，当供水温度为7℃，供水量减少到80%时，制冷量为原来的92%左右，说明当供水量变化时对制冷量的影响较为缓慢。
风机盘管供、回水温差一定，供水温度升高时，制冷量随着减少，据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。

供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。

风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。

热环境条件是指物理参数对人体的热舒适性所发生的综合作用。这些物理参数中主要包括空气干球温度、空气的相对湿度，空气流动速度、平均辐射温度、人体的代谢量及衣着等六项。其中，空气的温度及流动速度是评价风机盘管所提供的热环境舒适条件的重要参数。
