材料：优质钢板经防腐处理。

　　制造工序：优质钢板经酸洗、冲压成双波或三波板，后做热镀锌或热镀锌喷塑处理。

　　产品特点：防腐性能好、抗老化、美观大方、安装简便快捷。

　　用途：工业、农业、市政、交通等行业的围栏、装饰、防护等设施。

　　高速波形护栏板构件分别是：护栏板、立柱、柱帽、防阻块/托架、连接螺栓、拼接螺栓、横梁垫片、端头。

　　构件规格：

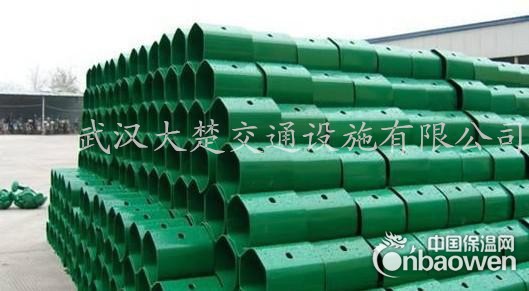

　　（1）波形板：4320*310/506*85*厚度（2.5/2.75/2.85/3/3.85/4）mm

　　（2）立柱：直径（114/140）*壁厚（4/4.5）*长度mm

　　（3）柱帽：114立柱适配和140立柱适配

　　（4）防阻块：196*178*200*厚度（4/4.5）mm

　　（5）托架：70*300*厚度（4/4.5）mm

　　（6）螺栓：M16*170、M16*150、M16*42、M16*35

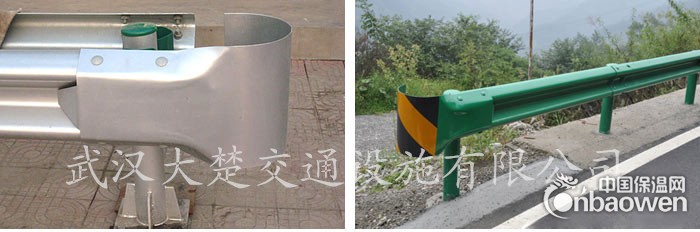

　　（7）端头：R160*厚度、R250*厚度

　　系统原理

　　1、高速波形护栏板是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

　　2、它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

　　3、波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的驾驶视线诱导功能，能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。　

波形护栏参数：、

　　双波波形护栏板：4320*310*85*3/4；

　　三波波形护栏板：4320*506*85*3/4；

　　双波立柱：114/Ø140　mm×4.5mm×高度；

　　三波立柱：114/Ø140　mm×4.5mm×高度；

　　一般立柱间距分为2米间距和4米间距；

　　立柱与板子相连接的方式有防阻块式和托架式两种

　　波形护栏型号：

　　A-A-A

　　护栏类型-防撞等级-立柱间距及埋设方式

　　公路波形护栏代号及意义：

　　Gr-B-4E　路侧B级双波波形梁护栏，立柱间距4m，打入式

　　Gr-B-2E　路侧B级双波波形梁护栏，立柱间距2m，打入式

　　Gr-B-4C　路侧B级双波波形梁护栏，立柱间距4m，混凝土基础

　　Gr-B-2C　路侧B级双波波形梁护栏，立柱间距2m，混凝土基础

　　Gr-A-4E　路侧A级双波波形梁护栏，立柱间距4m，打入式

　　Gr-A-2E　路侧A级双波波形梁护栏，立柱间距2m，打入式

　　Gr-A-4C　路侧A级双波波形梁护栏，立柱间距4m，混凝土基础£

　　Gr-A-2C　路侧A级双波波形梁护栏，立柱间距2m，混凝土基础

　　Gr-SB-4E　路侧SB级双波波形梁护栏，立柱间距4m，打入式

　　Gr-SB-2E　路侧SB级双波波形梁护栏，立柱间距2m，打入式

　　Gr-A-2B1路侧A级双波波形梁护栏，立柱间距2m，预埋套筒式

　　Gr-SB-1B1路侧SB级三波波形梁护栏，立柱间距1m，预埋套筒式

　　Gr-Am-4E　中央分隔带分设型Am级双波波形梁护栏，立柱间距4m，打入式

　　Gr-Am-2E　中央分隔带分设型Am级双波波形梁护栏，立柱间距2m，打入式

　　Gr-SBm-1B1中央分隔带分设型SBm级三波波形梁护栏，立柱间距1m，预埋套筒式

　　Grd-Am-2E　中央分隔带组合型Am级双波波形梁护栏，立柱间距2m，打入式

　　Grd-Am-1B1中央分隔带组合型Am级双波波形梁护栏，立柱间距1m，预埋套筒式
