特点
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
执行标准
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
铸铁闸阀 技术参数
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
|
密封 |
强度 |
||||
|
Z41H/Z45H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z41T/Z45T-10 |
|||||
|
Z41W/Z45W-10 |
≤100℃ |
油品、煤气 |
|||
Z41T明杆铸铁闸阀
主要技术参数
|
型号 |
公称压力MPa |
试验压力MPa |
工作温度 |
使用介质 |
|
|
密封 |
强度 |
||||
|
Z41H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z41T-10 |
|||||
|
Z41W-10 |
≤100℃ |
油品、煤气 |
|||
主要零件材料
|
型号 |
阀体、阀盖、闸板 |
闸板 |
密封圈 |
阀杆螺母 |
阀 杆 |
填 料 |
|
Z41H-10 |
灰铸铁、铸 钢 |
碳钢+合金钢 |
不锈钢、合金钢 |
青铜 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z41W-10 |
灰铸铁 |
灰铸铁 |
黄铜 |
碳钢 |
||
|
Z41T-10 |
灰铸铁 |
灰铸铁+黄铜 |
黄铜 |
碳钢、黄铜 |
主要外形及连接尺寸
|
公称通径DN(mm) |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-d |
H |
D0 |
||
|
40 |
165 |
145 |
110 |
85 |
18-3 |
4-18 |
245 |
135 |
20 |
|
50 |
180 |
160 |
125 |
100 |
20-3 |
4-18 |
286 |
180 |
26 |
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-18 |
320 |
180 |
35 |
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-18 |
373 |
200 |
45 |
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-18 |
428 |
200 |
60 |
|
125 |
250 |
245 |
210 |
185 |
24-3 |
8-18 |
513 |
240 |
85 |
|
150 |
270 |
280 |
240 |
210 |
24-3 |
8-23 |
582 |
240 |
125 |
|
200 |
292 |
335 |
295 |
265 |
26-3 |
8-23 |
730 |
320 |
180 |
|
250 |
330 |
390 |
350 |
320 |
28-3 |
12-23 |
897 |
320 |
240 |
|
300 |
356 |
440 |
400 |
368 |
28-3 |
12-23 |
1032 |
400 |
360 |
|
350 |
381 |
500 |
460 |
428 |
30-3 |
16-23 |
1170 |
400 |
400 |
|
400 |
406 |
565 |
515 |
482 |
32-3 |
16-25 |
1330 |
500 |
500 |
|
450 |
432 |
615 |
565 |
532 |
32-3 |
20-25 |
1460 |
500 |
590 |
|
500 |
457 |
670 |
620 |
585 |
34-3 |
20-25 |
1650 |
500 |
680 |

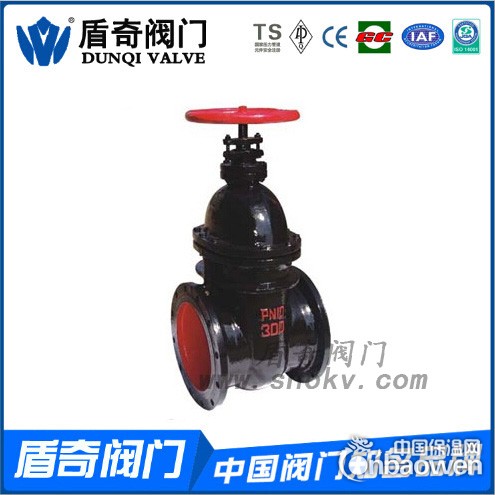

Z45T暗杆铸铁闸阀
主要零件材料
|
型号 |
阀体、阀盖、闸板 |
闸板 |
密封圈 |
阀杆螺母 |
阀 杆 |
填 料 |
|
Z45H-10 |
灰铸铁、铸 钢 |
碳钢+合金钢 |
不锈钢、合金钢 |
青铜 |
碳钢、不锈钢 |
浸油石棉盘根 |
|
Z45W-10 |
灰铸铁 |
灰铸铁 |
黄铜 |
碳钢 |
||
|
Z45T-10 |
灰铸铁 |
灰铸铁+黄铜 |
黄铜 |
碳钢、黄铜 |
主要外形尺寸及重量
|
公称通 |
尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
D0 |
||
|
50 |
180 |
160 |
125 |
100 |
20 |
4-18 |
345 |
180 |
17 |
|
65 |
195 |
180 |
145 |
120 |
20 |
4-18 |
376 |
180 |
20 |
|
80 |
210 |
195 |
160 |
135 |
22 |
4-18 |
417 |
200 |
27 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-18 |
460 |
200 |
50 |
|
125 |
255 |
245 |
210 |
185 |
24 |
8-18 |
525 |
240 |
70 |
|
150 |
280 |
280 |
240 |
210 |
24 |
8-23 |
567 |
240 |
95 |
|
200 |
330 |
335 |
295 |
265 |
26 |
8-23 |
705 |
320 |
150 |
|
250 |
380 |
390 |
350 |
320 |
28 |
12-23 |
800 |
320 |
200 |
|
300 |
420 |
440 |
400 |
368 |
28 |
12-23 |
886 |
400 |
280 |
|
350 |
450 |
500 |
460 |
428 |
30 |
16-23 |
968 |
400 |
360 |
|
400 |
480 |
565 |
515 |
482 |
32 |
16-25 |
1090 |
500 |
500 |
|
450 |
510 |
615 |
565 |
538 |
32 |
20-25 |
1175 |
500 |
590 |
|
500 |
540 |
670 |
620 |
585 |
34 |
20-25 |
1414 |
720 |
680 |
|
600 |
600 |
780 |
725 |
685 |
36 |
20-30 |
1593 |
720 |
951 |
|
700 |
660 |
895 |
840 |
800 |
40 |
24-30 |
1812 |
800 |
1950 |
|
