混凝土的微细裂缝是很多建筑危害产生的根源,很多微细修复起来非常困难。首先当裂缝宽度小于0.3mm时,很难往裂缝里面灌注修复材料。其次,有一些裂缝已经被水浸泡,裂缝内部产生碳酸钙结晶体将裂缝封堵,无法进行灌注。因此,针对无法灌注修复的裂缝,需要采取封闭的办法进行处理。

正祥Z6混凝土裂缝封闭膏

                                                  ——混凝土裂缝表面封闭

正祥Z6混凝土裂缝封闭膏为双组份灰色膏状胶，采用最新的树脂合金体系，特别针对混凝土微细裂缝的封闭及表面缺损的修补而研制。具有极强粘接力和韧性，刚柔结合，有效防止水汽、化学物质和二氧化碳的侵蚀，并防止开裂混凝土结构的进一步损坏，提高建筑物的耐久性。

一、用途

n     混凝土表面龟裂的封闭；

n     小于0.2mm混凝土微细裂缝封闭；

n     宽裂缝开槽嵌填；

n     混凝土蜂窝麻面修补。

二、特点

n       与混凝土有极强的粘接力，功效持久；

n       简单方便，价格便宜；

n       优良的防水、防腐功能；

n       颜色与混凝土接近。

三、性能

四、用法

微细裂缝（小于0.2mm）及表面龟裂可采用表面封闭法，较宽裂缝可采开槽封闭法。

1．基层要求：

n     剔除混凝土基层表面的疏松部分，用酒精擦净浮灰，保持干燥；

n      配比：按甲: 乙=2 : 1（重量比）配合并搅拌均匀，静置10分钟，使用时再搅拌一次；

2．表面封闭法：（见图1）

3．开槽封闭法：（见图2）

4．干燥时间24小时，达到最终强度为14天；

五、用量、包装及储存

n       表面封闭法：0.2 kg/延米（涂刮厚度2mm，宽度50mm）；

n       开槽封闭法：0.2 kg/延米（嵌填深度10mm，宽度12 mm）。

n       甲组份桶装6㎏，乙组份桶装3㎏

n       桶盖密封，室内常温储存，储存期一年

六、注意事项

n       甲料、乙料的取料容器和搅拌棒分开使用，不可混用；

n       使用前将整桶甲料、乙料分别搅拌均匀，再取料；

n       固定专人准确称取出甲料2份，乙料1份，特别注意：

n       甲乙充分混合均匀（搅拌5分钟，否则会出现涂膜发软、发粘甚至不固化现象）；

n       每次配料以不超过500克为宜，40分钟内用完，随配随用；

n       施工时注意通风；

n       若裂缝封闭后上层需抹灰，要在封闭胶未固化时撒细砂将界面做粗糙为下一道工序做准备；

n       使用后，应及时用酒精洗手及擦拭工具；

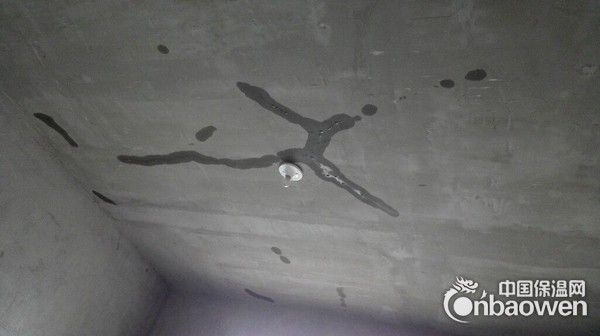

图为：天津武清某在建居民楼楼板版底细微裂缝开槽封闭施工现场照片
