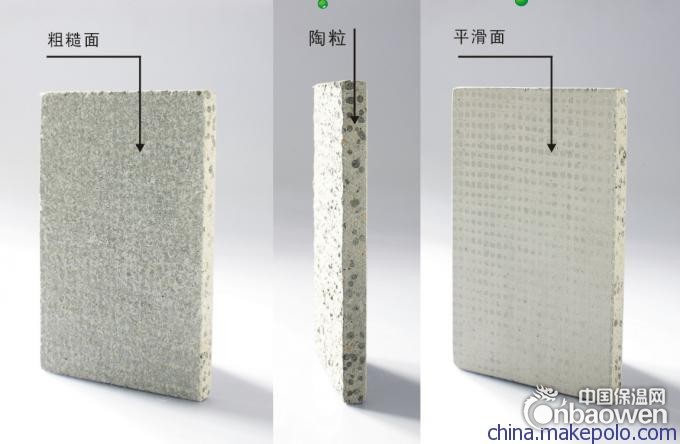

—————————————————————————————————————
纤维水泥复合板是应用于高品质室内空间墙体所研发的新型隔间板材，主要有波特兰水泥与细沙、陶粒组成，加上高张力的玻璃纤维网维基材，其结构与水泥墙相同，因此具有极佳的物性稳定性，经久耐用，不会随时间产生物理性质变，在欧、美、日等先进国家大量使用于室内、外隔断应用，它的施工方式与一般轻质隔墙相同。独家研发的双向版面，粗糙面可直接贴上磁砖、石材、玻璃等面材，平整面可直接贴墙纸、壁布或油漆。是高级住宅、高科技厂房、百货公司、饭店、酒店最佳墙面材料。
|
|
粗糙面 |
|
|
|
抗压试验 |
|
性能指标 |
基本物性表（8mm） |
|
|
规格 |
测试数据 |
检验依据 |
|
密度 |
1.20g/cm3 |
GB/T 7019-1997 |
|
干态抗弯强度 |
11MPa |
GB/T 7019-1997 |
|
吸水饱和状态抗弯强度 |
10MPa |
GB/T 7019-1997 |
|
湿胀率 |
0.2% |
JC688-2006 |
|
甲醛释放量 |
<0.1mg/L(合格) |
GB 18580-2001 |
|
放射性核数 |
合格（无放射性物质） |
GB6566-2001 |
|
燃烧性能 |
A1级 |
GB/T 5464-1999 |
|
吸湿变形率 |
0.12% |
GA 160-2004 |
|
抗返卤性 |
无水珠、无返潮 |
GA 160-2004 |
|
干缩率 |
0.1% |
JC688-2006 |
|
热传导率 |
0.117kca/mhC |
JC/T5641-2008 |
施工方法：
纤维水泥复合板的裁切，施工方法与硅酸钙板相同，亦即以自攻螺丝固定龙骨上，在接缝处批土填缝即可，若用于卫浴隔离或可能接触大量水分的场合，则须加强防水的补强，以确定整体防水系统滴水不漏。
|
防水性极佳 纤维水泥复合板除了防火耐燃之外，最大特性即是完全防水！一般市场销售板材接触水分之后，除了不耐水之外，其本身结构已经受到破坏，容易产生剥层，腐烂的现象。 |
|
|
纤维水泥复合板非但无上述现象，本身还可做为阻水材料，以本公司厂内实际测试，以纤维水泥复合板制作的水箱，满盛水（约200公升）120日后仍无渗漏、透水情形，经CN313777规定测试亦同，可见阻水性之优异。 |
|
|
用于卫浴间装修时，先以纤维水泥复合板制作墙体，在完成防水填缝处理后先将入口封闭，平均注水100公分，测试30天确认其防水性能后，将水放掉再进行细部装修，以免日后因厕漏水，毁坏了价格昂贵的高级建材。 |
|
|
防火性能A1级 |
|
|
纤维水泥复合板经国家建筑材料质量监督检验中心测试判定燃烧性能为A1级，用于装修墙体对身家财产保全更为周全。 |
|
|
超强隔热，节能环保 |
|
|
纤维水泥复合板仅有0.117kcal/mhC的热传送率，阻热效果特佳。用于对外墙面装修或屋顶的隔热衬板，可有效隔绝日晒的热度，大大提升室内空调的效果，节约空间用电量，是节能建材的最佳应用。 |
|
防水试验 |
|
