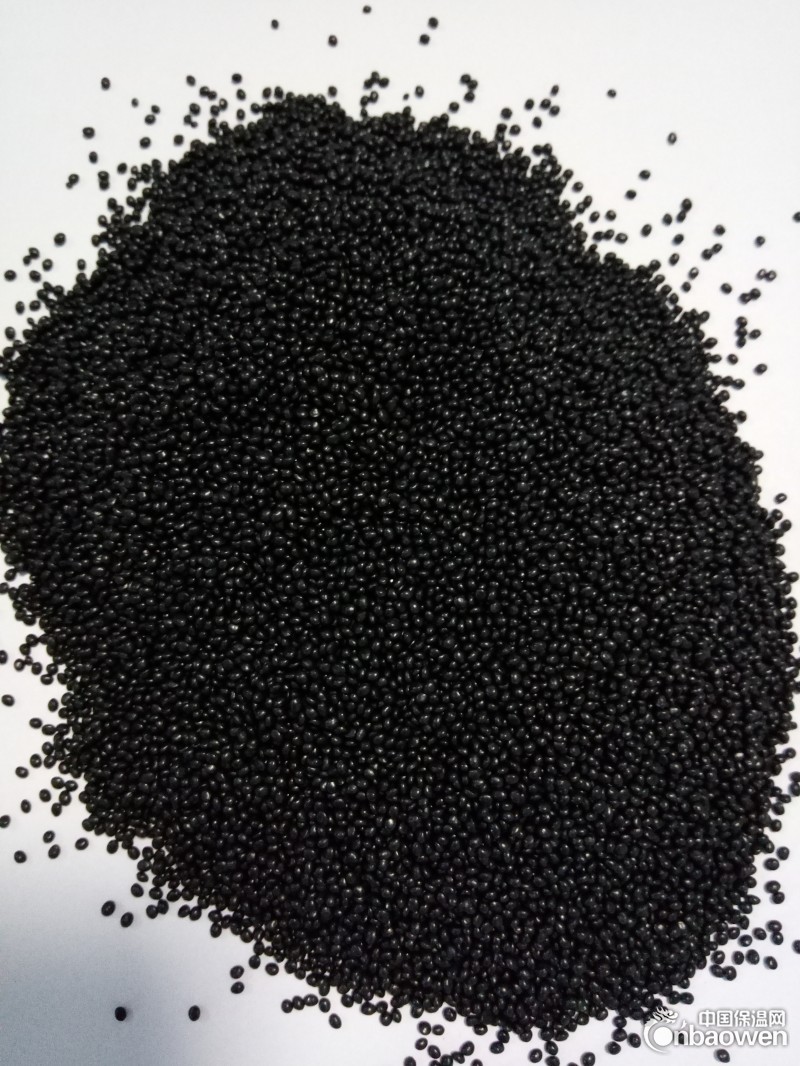

建筑级聚苯板用可发性聚苯乙烯EPS珠粒

低导热：

0.029-0.031W/(M.K)

粒径：

0.9-1.6MM

低密度自重轻：

12-35KG/M3

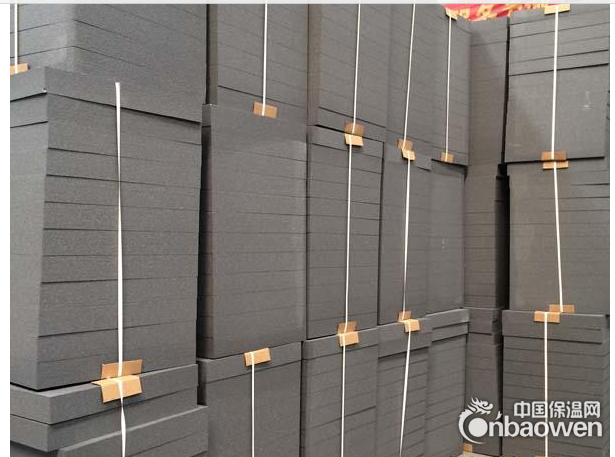

石墨聚苯板全称为绝热用石墨模塑聚苯乙烯泡沫板，是一种新型的难燃型聚苯乙烯保温板，俗称“黑苯板”。是在可发性聚苯乙烯（EPS）中添加5%-50%质量的膨化石墨和2%-20%的磷酸化合物作为阻燃剂对可发性聚苯乙烯进行改性，通过悬浮聚合法或挤出法制备膨胀PS颗粒，再次发泡成型的保温板。使在降低导热系数，提高保温性能的基础上，具有更加良好的阻燃性，真正到达了燃烧性能等级B1级.

石墨苯板的优势

1.石墨聚苯板采用挤出法工艺，挤出法工艺，可使石墨更加均匀的分散于EPS粒子中，不会出现分布不均匀，石墨粉脱落等现象。

2.石墨聚苯板导热系数低至0.031w/(m.k)以下，保温效果比普通白色EPS提升约20%，挤出法制造的石墨级EPS导热系数可以低至0.0305w/(m.k)，比悬浮法制造的石墨级EPS产品拥有更低的导热系数，保温性能得到了极大地提高，有效的提高了建筑物的使用面积和极大程度的降低了项目成本。

23石墨苯板的拉拔强度与粘结强度更加优异，石墨苯板将极大地提高建筑物使用方面的安全性。

.4石墨聚苯板能够符合新国标GB8624-97中的规定的，难燃性建筑材料的导热系数必须在0.033以下的要求，防火性能达到了难燃型B1级。

特点：
1、防火性能达到难燃型B1级：SEPS保温板燃烧性能完全达到B1级，具有良好的防火性能。
2、绝热能力更强：SEPS保温板是经典隔热材料发泡聚苯乙烯通过化学方法进一步精炼的产品，绝热性能有了明显的改善。
3、同等效果成本更低：SEPS保温板的突出绝热能力在低密度时表现的特别明显。比采用常规的EPS保温板更节省成本。
施工简便、系统整体性好：
石墨聚苯板外保温系统施工与EPS薄抹灰外墙外保温系统施工方法一致，有较高的系统整体性及耐久性，适合用于有防火要求而需采用B1级聚苯板的内外墙外保温工程。

石墨聚苯板施工工艺说明

1、结构墙体基面必须清理干净，施工前按国家相关标准全面组织检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，对偏差部位应剔凿或修补平整。工程分为四个立面进行抽查（南立面、北立面、东立面、西立面），每一个立面抽查三点，四个立面计12点。

2、根据图纸要求，在墙面弹出外门窗控制线等。

3、粘贴石墨聚苯板

3.1 聚苯板切割：用裁纸刀或手锯切割聚苯板，按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。

3.2 粘结砂浆配制：将聚苯板专业粘结砂浆直接加水搅拌均匀后静置3分钟再次搅拌即可。一次配制量以2小时内用完为宜。

3.3 面层为涂料作法采用点框法条框法或粘结聚苯板，达到60%的粘结面积，粘结将更牢固。

3.4 抹完粘结砂浆后，立即将板立起就位粘贴，粘贴时应轻揉、均匀挤压，并随时用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴聚苯板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。阳角处相邻的墙面所粘聚苯板应交错连接.

3.5聚苯板面层打磨

聚苯板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。然后打入专用铆钉。

3.6将抗裂抹面砂浆搅拌均匀，一次配制量以2小时内用完为宜。

3.7在聚苯板表面均匀涂抹一层配制好的抗裂抹面砂浆2～3㎜。

3.8铺贴专用耐碱网格布，将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶，翘边，严禁出现网格布松弛不紧、错位、倾斜、网布外鼓、褶皱等现象。在将久安福专用耐碱网格布压入。

3.9保温层的完成后，在网格布表面再抹一层抹面砂浆，抹灰厚度以盖住网格布为准，约1~2mm。

性能特点：
表观密度：18～25 kg/m3
导热系数：≤0.032w/(m.k)；
燃烧性能：分级达B1级（难燃）；
保温性、经济性、耐候性、抗湿度性能强，绿色环保型产品。
