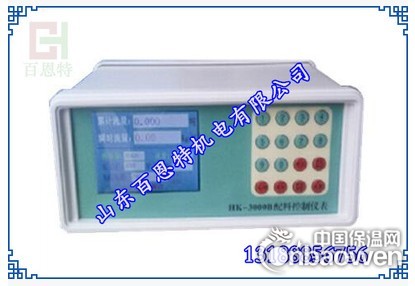

HK-3000B

配料控制仪表/彩显配料控制仪

适合电子皮带给料机；可连接配套DCS系统；定量给料机仪表计量精度0.05%，DCS、485接口，控制精度高，校称方便！操作简单

第一章    序  言

１、 注意事项

Ａ、仪表的接地线严禁接零线或与其它电器共用地线，必须独立良好接地。

Ｂ、供电电源严禁与大功率或启动频繁的设备共用。

Ｃ、保护好仪表的操作前板，不禁用硬物划刮或高温烫损。

Ｄ、非专业维修人员严禁打开机箱。

Ｅ、打开机箱前必须保证拔下电源插头。

Ｆ、供电电源上的接线必须接触良好，不得有似接非接的情况。

２、概述

HK-3000是静态，动态计量专用智能仪表。它集计量与控制功能为一体，与恒速，调速，失重等秤体配套使用，实现各种物料的称重与配料。仪表采用高性能、高抗干扰、工业专用单片机，配以RS-485通讯接口，可方便接入DCS系统。智能化PID输出可对变频器等执行机构进行闭环控制。

3、系统性能

Ａ、专用工业级控制芯片，系统稳定、运行可靠。

Ｂ、采用低温漂、低噪声信号调理芯片, 确保信号稳定。

Ｃ、EEROM保护参数，产量等数据永远不会丢失。

Ｄ、环境温度：0~45度。

Ｅ、计量精度：优于0.05%。

Ｆ、显示/键盘：3.5寸真彩液晶屏，16个触摸按键。

Ｇ、可以控制多种计量秤体（恒速秤 调速秤  失重秤）。

Ｈ、开关量的输入、输出全光电隔离。

Ｉ、二路模拟量输入、输出。

Ｊ、脉冲速度输入。0~2500Hz。

Ｋ、有外部开关量启动、停机等DCS输入接口。

Ｌ、有备妥、运行、报警等DCS输出接口。

Ｍ、开关量输入功能。

Ｎ、支持标准MODBUS-RTU协议，可与上位机进行通讯，组态。

４、技术指标：

1、供电电源：AC220V  ±10％  50HZ。

2、A/D转换：0-65535数字量

3、模拟量控制输出：DC0-5V。

4、供感器接口：供电：DC9V/120mA　输入：0-20mv。

5、触点输出：机械触点　220V/1A。

6、脉冲速度输入：0-2500Hz

7、RS485通讯距离：1200m(可扩展)

8、液晶中文汉字显示。

9：外部设定量输入：4～20mA   0～20mA   0～10mA

10：当前流量输出：  4～20mA   0～20mA   0～10mA
