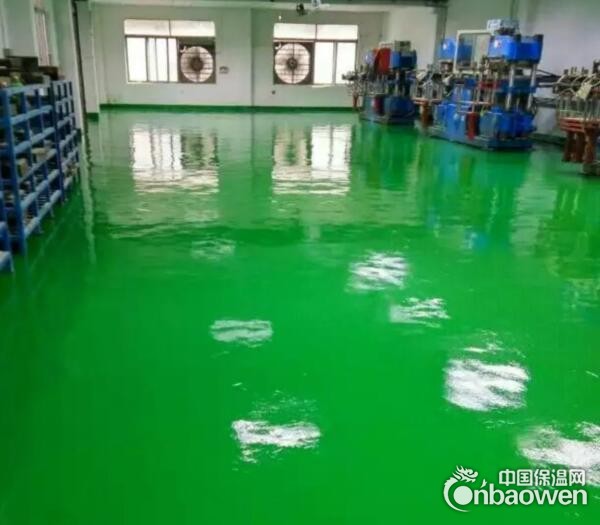

环氧树脂薄涂型地坪-环氧薄涂施工工艺

耐磨性：

≤0.02

附着强度：

1

铅笔硬度(H)：

≥2H

环氧树脂地坪漆施工工艺

一、地坪表面的处理

1、新竣工的工业地坪必须经过一定的养护后方可施工，约28天。

2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。

3、彻底清除表面的油污，用克油王清洗剂处理。

4、清除积水，并使潮处彻底干燥。

5、表面的清洁需用无尘清扫机及大型吸尘器来完成。

6、平整的表面允许空隙为2～2.5mm，含水量在6％以下，PH值6～80。

7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。

8、对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨吸尘。

二、涂饰封闭涂料

1、在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料一道。

2、环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。

3、局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。

三、批刮批刮料

1、在实干(25℃，约4小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。

2、用100～200目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及抗压性能。

3、用砂袋式无尘滚动磨砂机打磨第1道腻子，并吸尘清洁。

4、用200—270目的石英砂和环氧批刮料，作为第1道腻子，要充分搅拌均匀、刮平，此道主要用于增强地面的耐磨及平整度。

5、用砂袋式无尘滚动磨砂机打磨第2道腻子，并吸尘清洁。

6、两道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。

7、石英砂使用目数由现场工程师根据地面具体情况确定。

四、涂饰地坪中间层

1、在打磨、清洁后的腻子表面上(20℃，24小时)用环氧地坪涂料涂饰中间层，涂饰方法可用刷涂、批刮、高压无空气喷涂，大面积施工以高压无空气喷涂为最佳，喷涂压力为20～25Mpa。

2、此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便下一面层施工找平。

3、此遍还方便甲方对设备安装等的安排。
