- 防火等级:
- A级
- 导热系数:
- 0.035
- 规格:
- 可定做
玻璃棉卷毡是如何吸声的?
玻璃棉对声音中高频有较好的吸声性能。影响玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能最重要的因素。流阻太小,说明材料稀疏,空气振动容易穿过,吸声性能下降;流阻太大,说明材料密实,空气振动难于传入,吸声性能亦下降。对于离心玻璃棉来讲,吸声性能存在最佳流阻。在实际工程中,测定空气流阻比较困难,但可以通过厚度和容重粗略估计和控制。1、随着厚度增加,中低频吸声系数显著地增加,但高频变化不大(高频吸收总是较大的)。2、厚度不变,容重增加,中低频吸声系数亦增加;但当容重增加到一定程度时,材料变得密实,流阻大于最佳流阻,吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉,低频125Hz约为0.2,中高频(>500Hz)的吸声系数已经接近于1了。当厚度由5cm继续增大时,低频的吸声系数逐渐提高,当厚度大于1m以上时,低频125Hz的吸声系数也将接近于1。当厚度不变,容重增大时,离心玻璃棉的低频吸声系数也将不断提高,当容重接近110kg/m3时吸声性能达到最大值,50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时,吸声性能反而下降,是因为材料变得致密,中高频吸声性能受到很大影响,当容重超过300kg/m3时,吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm,容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚,12-48kg/m3的离心玻璃棉。
玻璃棉卷毡优点:
-
1、吸音降噪,能有效阻止声音传播。
吸声是声波撞击到材料表面后能量损失的现象,玻璃棉卷毡的吸声机理是材料内部有大量微小的连通的孔隙,声波沿着这些孔隙可以深入材料内部,与材料发生摩擦作用将声能转化为热能。从而达到吸声降噪有效阻止声间传播的效果。
-
2、施工简单,随意裁割。
-
由于其为卷状可以根据施工要求与条件任意裁割,具有很大的便利性。
-
3、抗菌防霉,耐老化、抗腐蚀保证健康环境。
-
玻璃棉卷毡的成份决定了其化学特性具有不易腐蚀的优点,因其都是由玻璃或者矿石高温熔融之后形成的所以没有化学污染且抗老化。
-
4、A1级防火,永久不燃
玻璃棉采用先进的离心喷吹法玻璃棉生产工艺,其质地柔软、纤维微细、回弹性好,防水防火的玻璃棉卷毡(可铺贴夹筋铝箔等贴面),为钢结构建筑提供了理想的防火材料。
-
5、低吸湿性,物理性质稳定。
-
6、抗振性强,耐用性高。
-
适用范围:适用于各种商业、工业、住宅建筑的供热、通风、罐体、空调调节等建筑的绝热保温、吸音降噪。
-
7、运输方便成本低
-

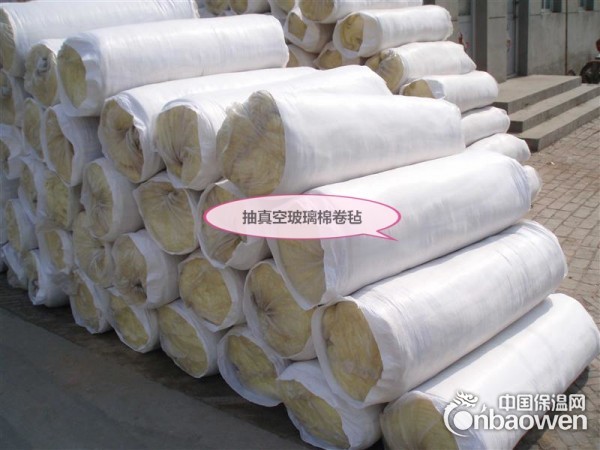

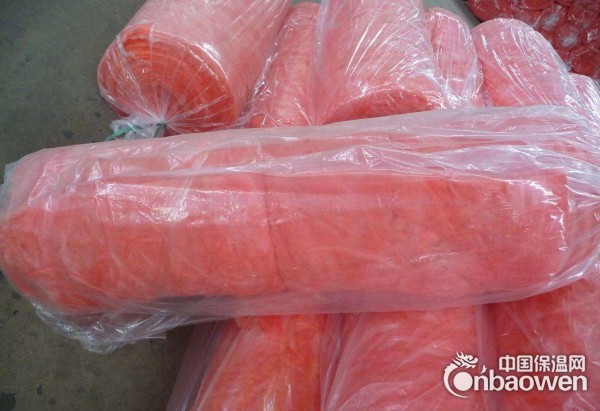

纤维细长,卷毡产品,采用真空包装,压缩后可节省大量的运输和储存费用
一.离心玻璃棉卷毡详细介绍:
离心玻璃棉卷毡是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料,再经过热固化深加工处理,可制成具有多种用途的系列产品。 它具有阻燃、无毒、耐腐蚀、容重小、导热系数低、化学稳定性强、吸湿率低、憎水性好等诸多优点,是目前公认的性能最优越的保温、隔热、吸音材料,具有十分 广泛的用途。用该材料制成的管、毡、管已大量用于建筑、化工、电子、电力、冶金、能源、交通等领域的保温隔热、吸声降噪,效果十分显著。由于离心玻璃管棉质地柔软、纤维微细,施工中不会刺激皮肤,因而深受施工单位欢迎,成为保温隔热的首选产品。独特技术,压缩包装后回弹率为99.2% 柔软细长的玻璃纤维最大限度减少施工中产生飞絮。吸音降噪,能有效阻止声音传播。A1级不燃材料。施工简单,随意裁割。抗菌防霉,耐老化,抗腐蚀保证健康环境。低吸湿性,物理性能稳定。
二.离心玻璃棉卷毡内部结构:
离心玻璃棉内部纤维蓬松交错,存在大量微小的孔隙,是典型的多孔性吸声材料,具有良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等,可以大量吸收房间内的声能,降低混响时间,减少室内噪声。
三.离心玻璃棉卷毡主要规格编辑
序号 |
容重(kg/M3) |
厚度(mm) |
长度(mm) |
宽度(mm) |
1 |
10 |
50~150 |
10000~55000 |
1200 |
2 |
12 |
50~100 |
11000 |
1200 |
3 |
16 |
50~100 |
55000 |
1200 |
4 |
20 |
50~100 |
10000~55000 |
1200 |
四.离心玻璃棉卷毡技术指标编辑
体积密度:24-74kg/m3 纤维直径:<8μm导热系数:≤0.0.042w/m.h.℃
厚度相关规格:1200×1200×20-80mm可协商1200×600×20-80mm可协商
安全使用温度:-120℃-400℃
五.生产工艺:
离心玻璃棉制品是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料,再经过热固化深加工处理,可制成具有多种用途的系列产品。它具有阻燃、无毒、耐腐蚀、容重小、导热系数低、化学稳定性强、吸湿率低、憎水性好等诸多优点,是目前公认的性能最优越的保温、隔热、吸音材料,具有十分广泛的用途。用该材料制成的板、管、毡已大量用于建筑、化工、电子、电力、冶金、能源、交通等领域的保温隔热、吸声降噪,效果十分显著。
六.品种:
室内隔断玻璃棉毡;玻璃棉吸声天花板,玻璃棉管壳,工业保温玻璃面板,工业保温玻璃棉毡
七.玻璃棉卷毡使用方法:
屋面施工
1、铺放玻璃棉卷毡时,贴面朝向室内一侧,垂直于檩条,在一面屋檐处多留约20厘米的卷毡,用专用的夹具或双面胶带将其固定在最外侧檩条上。
2、 放卷时保证对齐和张紧,将玻璃棉卷毡铺设至另一面屋檐处,同样多留20厘米的卷毡,用专用的夹具或双面胶带将其固定在最外侧檩条上。
3、 两卷棉之间通过在贴面飞边上用订书机装订的方法连接在一起。
4、 安装屋面彩钢板,拆去屋檐处的专用夹具,用预留的20厘米贴面为玻璃棉收边。
5、 注意玻璃棉卷毡的张紧、对齐、卷与卷之间的接缝紧密,纵向需要搭接时,搭接头应安在排檩条处。
6、 根据工程需要,为避免冷桥的产生,可以考虑在檩条上垫上些硬质保温材料。
墙面施工
1、贴面朝向室内一侧,从屋檐放卷至墙脚,用双面胶带将玻璃棉固定在最下端的檩条上,多留20厘米。
2、 在玻璃棉卷毡超过墙顶檩条20厘米处将其截断,用双面胶带固定。
3、 将玻璃棉收边,安装墙面彩钢板。
