姜堰市F80型桥梁伸缩缝

伸缩量：

60

伸缩量：

80

伸缩量：

40

F-型桥梁伸缩缝、F-60型桥梁伸缩缝厂家40型，60型，80型伸缩缝是指伸缩量为40mm，60mm，80mm的伸缩缝，这三种伸缩量的伸缩缝是最常用的，是伸缩缝具体规格型号的简化叫法，这种叫法只是确定了伸缩量，未确定伸缩缝所用型钢，应进一步明确型钢类型，如CD-40型伸缩缝，指型钢是c型钢，伸缩量为40mm的单缝式伸缩缝。具体规格型号以客户所供图纸为准，或双方沟通确认。

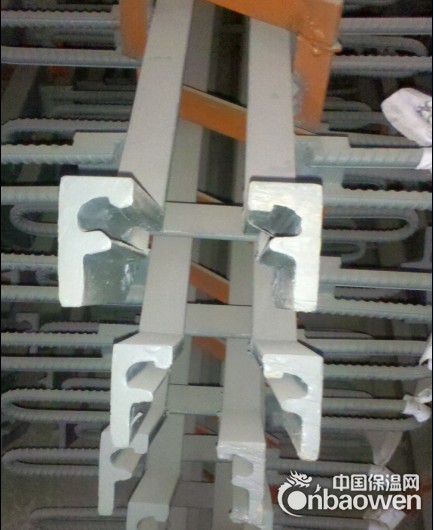

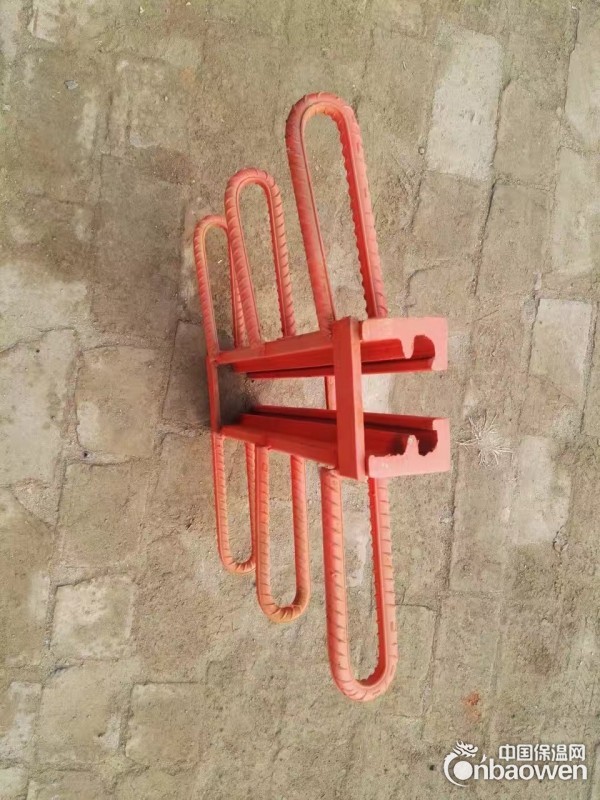

GQF-C型、GQF-Z型、GQF-F型、GQF-L型伸缩装置均是由两根边梁（C型、Z型、F型、L型热轧异型钢材）和橡胶密封带组成，其结构简单，安装方便，适用于伸缩量为0~80mm的桥梁。

运输伸缩装置按设计要求全部组装好后，由生产厂家或用户运往施工现场。如其长度超过运输允许限度或由于其它原因不能整体运输时，可以采用分段制作的方法。

存放伸缩装置运抵施工现场后，其存放地点应尽量接近安装位置，并应放置在最少高于地面30cm 的支撑物上。

安装同样优良的伸缩装置，不同的安装质量，使用效果和耐久性会有明显差别。伸缩装置施工安装质量是保证伸缩装置使用效果好坏的最后一个关键环节。

a 、伸缩装置的安装应尽量在路面铺装好后进行，在伸缩装置安装前，须对预留槽的宽度、深度及预埋钢筋进行检查，使之符合安装伸缩装置的要求。

b 、清理槽口，必须把所有污物、尘土及其它不需要的东西全部予以清除。

c 、检查伸缩装置各梁之间间隙是否符合安装温度的要求，如不符合必须在工程技术人员的指导下进行调整，使伸缩装置的各梁之间间隙符合设计要求，调整之后再安上夹具，以备安装。

d 、以两侧的沥青路面为标高，用起重设备将伸缩装置放在槽口内，调整伸缩装置使其顶面与路面标高相同，其纵坡、横坡应与桥梁路面相符。

e 、检查伸缩装置的位置，使伸缩装置在垂直缝的方向和顺缝方向的位置都符合设计要求，如果此时个别预埋钢筋对伸缩装置的正确安装有防碍，可以用气割割掉。

f 、伸缩装置正确就位后，先将伸缩装置一侧的锚固筋与预留槽的预埋钢筋相连并焊接，焊接时可以间隔一个焊一个，然后再将另一侧的锚固钢筋按上述步骤焊接。当伸缩装置确认固定好后，夹具便可以取下，然后将其余的未焊锚固钢筋与预埋钢筋完全焊接，使伸缩装置可靠锚固。注意：严禁在伸缩装置中梁、边梁上任意施焊。

g 、伸缩装置如果是分段安装的，接缝处必须采用焊接。型钢的焊接接头在制造工厂已经备好，当两相临缝对正后，即可安装。每根梁全部焊接好后再按上述步骤进行锚固。

H 、在梁端安装模板，模板按伸缩装置外形尺寸和预留槽的缺口进行制作，模板应做的相当严密以防沙浆流进位移控制箱或流进梁端缝隙。

l 、检查安装的模板严密无缝以后再将预留槽清洗干净，便可浇注混凝土，并振捣密实。混凝土至少与该处的结构混凝土具有同一强度，浇注混凝土时要保持伸缩装置的顶面清洁。
