CD-40型桥梁伸缩缝简介

伸缩量：

40mm

D40型桥梁伸缩缝中间橡胶密封条其技术要求：采用氯丁橡胶(CR)密封橡胶带的伸缩装置适用与温度为-25℃-+60℃地区。采用天然橡胶(NR)密封橡胶带的装置适用于温度为-40℃-+60℃地区。

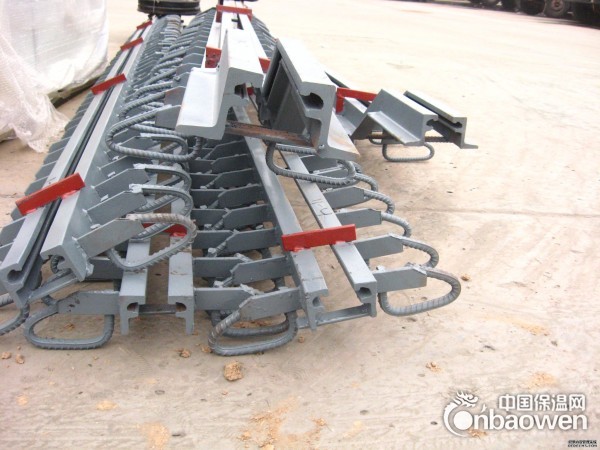

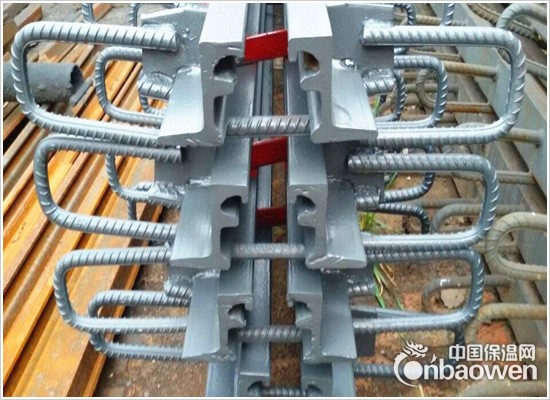

GQF-C型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置,产品适用于大流量交通地段的公路,城市桥梁,高架道路与立交工程。GQF-C型伸缩缝由一条整长的橡胶密封条,一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件,与梁端预埋钢筋相焊接,浇筑高强度混凝土过渡后,同梁体连接可靠,具有与桥面接合平顺,密封止水,伸缩灵活,行车平稳,使用寿命长的特点。使用于伸缩量0～80mm的桥梁。

单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制,部面呈c形。橡胶密封条：采用氯丁橡胶制造,具有良好的耐老化,耐挠性能。

固锚件：有锚栓,锚环,锚板结构三种,设计工程师可根据桥面板设计厚度选用,间距一般为20cm,本厂也可根据设计工程师特定设计制造。

选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大,在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时,选用伸缩缝规格比较容易,但桥梁位移方向与伸缩缝中心斜交时,须分解成平行与垂直于中心线的两个矢量,选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据, △Lp的变形一般由橡胶密封条的水平错动老完成,对伸缩缝的选用无太大的影响。

例：设计桥梁沿结构中心线位移95mm,伸缩缝与其斜交40°,按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意,胶条以中部为准,较大水平错动量在前后两个方向都是不应超过40mm,如计算中发现有过量错动,须选用更大规格的伸缩缝。设计时,如带有人行道,防撞墙结构的,必须将设计角度,尺寸数据提供给本厂,便于工厂按设计要求整体制造。
