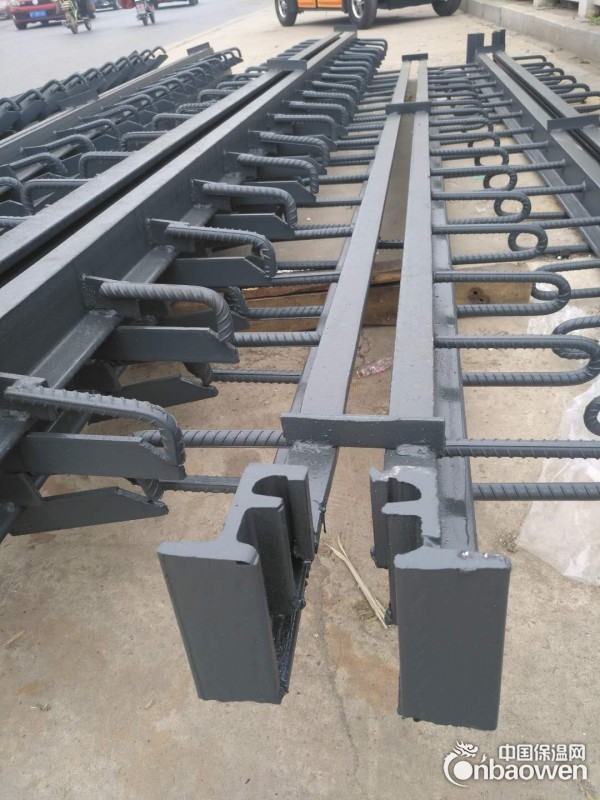

白城市GQF-E40型桥梁伸缩缝

伸缩量：

40mm

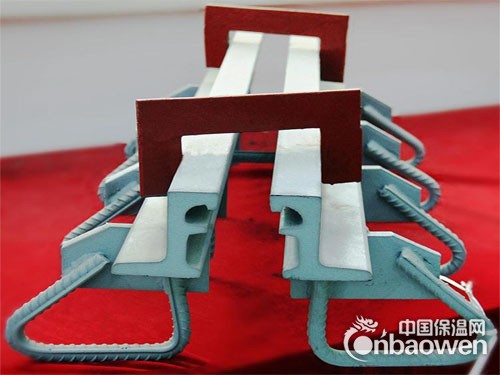

GQF-E型桥梁伸缩缝产品特点:建筑高度低，国产热轧整体成型异型钢材高度仅50mm，结构简单，安装方便，具有明显的可靠性，舒适性和耐久性.适用于桥面铺装层厚度等于或大于80mm，伸缩量小于等于80mm的各种桥梁，既方便旧桥梁伸缩装置更换，又可供新桥梁修建选用。

GQF-E型桥梁伸缩缝中间橡胶密封条其技术要求：采用氯丁橡胶(CR)密封橡胶带的伸缩装置适用与温度为
-25℃-+60℃地区。采用天然橡胶(NR)密封橡胶带的装置适用于温度为-40℃-+60℃地区。

公路桥梁伸缩缝的安装步骤
1、对于公路桥梁伸缩缝进行安装时，施工单位要根据工程设计单位的图纸宽度放样切缝，用砼切缝机切缝，切缝时应注意保持路面切口垂直整齐平顺，无啃边现象。两切缝隙间的材料用风镐凿除，并将槽口表面混凝土凿毛，将槽口内原伸缩缝填料及时清理干净并冲洗。注意不能将槽口以外的砼破坏。用高压泵冲洗槽口和构造缝内残留的杂物。
2、施工单位要进行钢筋校正，认真检查预埋钢筋，由于过往车辆及铺筑路面时施工机械及车辆的碾压，预埋筋会出现裂纹、折断及缺失现象，对有裂纹和折断的钢筋应及时效正并按焊接要求补焊或补钢筋，对扭曲的预埋筋要理顺，以满足预埋钢筋尺寸的要求及安装毛勒装置的焊接要求。实际安装中为确保安装质量，所有锚环均与预埋筋相焊接，焊接前对钢筋表面进行除锈处理。
3、要将伸缩缝用相应厚度的泡沫板塞入异型钢构造缝内，注意要有足够的深度和严密性，上面应和槽底相平，不能有松动和较大的缝隙，以防止漏浆。
4、对于伸缩缝产品安装就位和焊接；当伸缩缝产品是在工厂制造并组装，在产品安装前应根据安装温度调整好伸缩缝装置间隙，用吊车或人工将伸缩缝装置放入槽口内，注意前后左右位置要准确。遇有受阻的预埋筋可适当扳弯，然后借助铝合金直尺由中间向两端调整伸缩缝装置的顶面高度，直至顶面比路面低0-2mm（D80）、0-3mm（D160），这时如果伸缩缝装置的缝隙宽度正好符合安装温度的要求，即可将预埋筋扳靠到较近的伸缩缝装置锚环上进行焊接。顺序为从中间向两端先点焊，然后检查复测，待符合要求时，再由中间向两端补焊。每米各边至少有两处焊接，每条焊缝长度不小于40mm。焊接完成后，及时割除固定门架即可。如果伸缩缝装置的缝隙宽度不符合安装温度的要求，可用上述方法先将一根边梁和预埋筋焊接固定，再从中间向两端逐步割除固定门架，调整好间隙和高度后进行焊接。
5、安装塞聚乙烯泡沫板、穿筋、盖网、浇筑水泥砼；施焊结束后，伸缩缝装置处于正常伸缩状况，此时选择宽度比缝隙宽度宽50mm，长度约为200mm，高度比槽口深度低40mm的泡沫板，上面横向切成V形槽，即可依次塞入两边梁下口的间隙中，并向一个方向靠拢挤紧，用泡沫板将缝隙塞严，以防漏浆，塞缝宽度要保证伸缩缝设计的最小宽度，然后冲洗槽口，将槽口杂物清理干净。安装D160时，要保护好横梁箱内和横梁上不得有砂浆漏入。将φ12mm（D80）或φ16mm（D160）钢筋按图纸要求穿入锚环，覆盖φ6-80×80mm钢筋网，并分别用铁丝扎牢。在浇筑砼前再次检查伸缩缝装置其平整度(偏差≤2mm)、中线位置、缝隙等是否符合要求，如出现变动应先校正好后方可浇筑砼。按设计标号对称浇筑混凝土，伸缩缝装置内部和下方是振实的重点部位,凡未能振实造成脱空或未能排出气泡,均为不合格，尤其是与桥面和异型钢顶面相接处,更要严格控制。砼倒入槽口后，需用插入式振捣棒振捣，振捣时必须注意伸缩缝边梁下、锚环、锚板及支撑箱下部混凝土的密实性，支撑箱下宜用小石子混凝土。在浇筑砼时注意防撞墙处的修复。砼浇筑完后应用磨光机、三米直板和泥刀抹面，在抹面时应用三米直尺检测平整度，保证所浇筑连接带砼的平整度，此时水泥砼上面的相对高度应处于路面和伸缩缝装置上平面之间，应控制好水泥砼的高度。
