TPSiV是热塑性有机硅弹性体（Thermo Plastic Silicone Vulcanizate）的简称及注册商标。
它是应用道康宁所独有的具有13项专利的动态硫化交联技术将充分硫化的硅橡胶微粒，均匀分
散在热塑性材料的连续相中所形成的一种稳定的TPV高分子合金。与高分子合成方法制备的热塑
性弹性体TPE相比，TPSiV具有以下特点：（1）具有特殊的海—岛相态结构，其中微小的硅橡胶粒
子呈分散相存在，而热塑性基体则以连续相包覆在硅橡胶粒子周围，如图1和图2所示；（2）整个
有机硅橡胶的硫化过程是清洁化学反应：无副产物、无气味、无挥发物。TPSiV独特的结构赋予了
其优良的物理机械性能和热塑加工性。

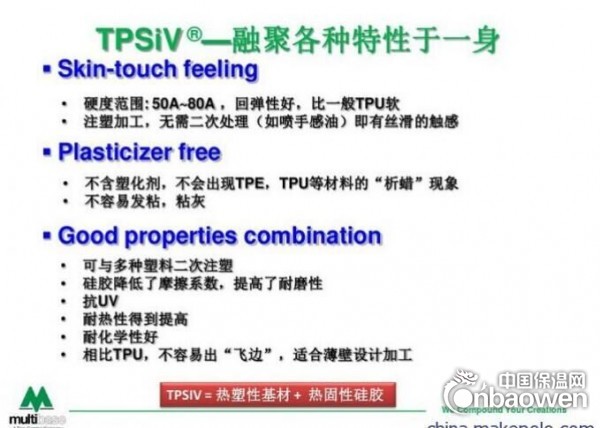

TPSiV材料的特性
应用具有专利的动态硫化技术研发而成的TPSiV，与通常的热塑性弹性体相比，具有如下特性：
（1）配方中不含有溶剂油和增塑剂等易导致黄变的添加剂，可以根据需求染成各种颜色，如图3；
（2）表面不易吸附灰尘；
（3）抗油性和抗化学性好，不易污染；
（4）与许多热塑性工程塑料如PC、PC/ABS、ABS、PA、PVC等具有优异的粘接性，可用于共挤和双色注塑成型；
（5）150℃热空气或150℃高温老化后依然可以保持较高的机械强度；
（6）可用于丝印、移印、喷漆等二次加工。
产品分类及性能特点
目前，道康宁公司的有机硅弹性体TPSiV产品按照热塑性基体的不同共有三个系列——尼龙基体，
TPU基体和聚烯烃基体，通过将它们分别与不同类型的硅橡胶粒子，增容剂等组合，形成了多系列、
性能各异的产品线，分别介绍如下：
尼龙基体TPSiV
尼龙基体TPSiV如1180系列产品等具有较高的硬度（40D~60D），良好的熔体强度和拉伸性能，优良的高
温抗化学性和抗油性，宽广的温度使用范围（-45℃-150℃），能够在140℃的高温下持续使用，可用于汽车刹车软管，
CVJ制管，制动软管套管以及耐化学工业制管等挤塑成型产品。
聚烯烃基体TPSiV
聚烯烃基体TPSiV产品具有良好的柔韧性，抗低温性和抗UV稳定性，优良的物理机械性能，良好的PP包覆性，
易于染色和回收。其中5520系列产品具有出色的低温性能表现，-40℃下断裂伸长率可以达到450%；5300系列产
品具有丝滑的触感，适合挤出和注塑成型，广泛应用于日常消费品、化妆品、饮用水铅制品软管、运动器材等。
| 格级别 | 良好的着色性,耐刮擦性,柔软,低摩擦系数,可粘结性,抗紫外线性能良好,良好耐磨损性 | 外观颜色 | |
| 该料用途 | 通信应用,电脑组件,包覆成型,电气/电子应用领域 | ||
| 备注说明 | |||
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO1183 | 1.12 | g/cm³ | |
| 熔流率（熔体流动速率）(190°C/10.0kg) | ISO1133 | 56 | g/10min | ||
| 收缩率 | 2.0to4.0 | % | |||
| 机械性能 | 弯曲模量 | ISO178 | 14.0 | MPa | |
| 弯曲应力 | ISO178 | 0.740 | MPa | ||
| 泰伯耐磨性(1000Cycles) | ASTMD1044 | 155 | mg | ||
| ELASTOMERS | 弹性体 | TestMethod | NominalValue | Unit | |
| 拉伸应力(100%应变) | ISO37 | 1.50 | MPa | ||
| 拉伸应力(屈服) | ISO37 | 4.40 | MPa | ||
| 伸长率(断裂) | ISO37 | 710 | % | ||
| 撕裂强度 | ISO34-1 | 20 | kN/m | ||
| 压缩永久变形 | 23°C,22hr | ISO815 | 25 | % | |
| 70°C,22hr | ISO815 | 77 | % | ||
| 硬度 | 肖氏硬度(邵氏A,15秒) | ISO868 | 48 | ||
