- 伸缩量:
- 40mm

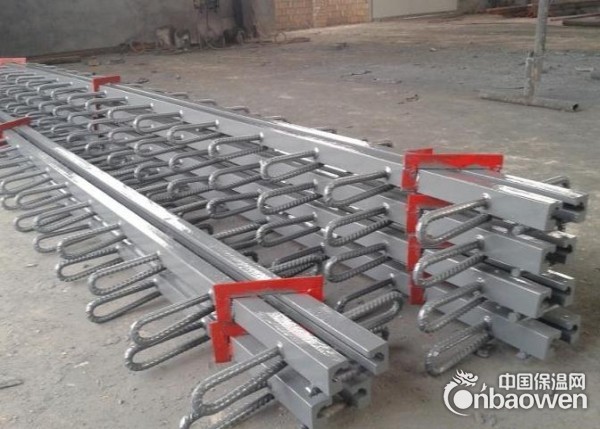

D40型伸缩缝由一条整长的橡胶密封条,一组钢质边梁及锚固件组成。钢质边梁外侧的锚固件,与梁端预埋钢筋相焊接,浇筑高强度混凝土过渡段后,同梁体连结。 D40型伸缩缝具有连结可靠,与桥面接合平顺,密封止水、伸缩灵活,行车平稳,使用寿命长的特点。适用于伸缩量为 40mm,60mm 和 80mm 的桥梁。 主要材料 钢质边梁:采用16Mn 钢轧制,剖面呈F形。 密封胶条:采用氯丁或三元乙丙橡胶制造,具有良好的耐老化、耐曲挠性能。 锚固件:有锚钉、锚环、锚板结构三种,桥梁工程师可根据桥面板设计厚度选用,本公司也可特殊设计制造。
D40型伸缩缝是适用于设计荷载为汽超 20 挂超120 级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。 由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时,机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。起到防水防尘作用。行驶车辆的冲击力,通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量 0~80mm 的桥梁。 1、GQF-D 型桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作,具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形,伸缩阻力极小。 2、钢质边梁采用 16Mn 精轧而成,锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力,通过锚固构件均衡的传递到梁体上,有很长的使用寿命
公路桥梁伸缩缝是一种设置于桥梁上部结构活动端、桥面断缝处的伸缩装置。安装伸缩装置的作用是用以保证上部结构在温度变化、混凝土收缩和徐变,以及荷载作用下,在该处的变位能够实现,而不产生额外的附加内力,并能保证行车平顺。通常国内的桥梁伸缩缝都设置在上部结构的活动端和桥台,以及各联(孔)上部结构衔接处。一般公路桥在车行道和人行道上沿桥的横方向通长设置,栏杆在接缝处亦须中断以保证结构的自由变位,避免拉裂;对于桥梁的设计和建设要选择有一定资历和能力的单位承担,在施工过程中,增加施工的技术含量,确保桥梁在使用过程中的安全性。公路和桥梁的交接处应做好合理的设计,不能使其出现平镜现象,以此增加公路桥梁的使用年限,减少公路桥梁的病害。 建立高素质的专业技术队伍公路桥梁是一种专业性强、技术复杂的工程。现阶段,我国的公路桥梁整体状况较差,其中一个重要的原因就是缺乏专业的公路桥梁养护技术人员,因为对公路桥梁养护的重要性认识不足,公路桥梁养护方面的专业性技术人员长期处于缺乏的状态,尽管我国有专门负责养护的部门,但其内部人员缺少相应的公路桥梁养护管理方面的知识和专业技术,对公路桥梁的养护也只不过是做做面子活。由此,养护的一个重要措施就是建立高素质的专业技术队伍,加强养护人员对专业知识的学习,要根据需要,成立专业的养护队伍努力做到专业人员、专门程序、专用方法
