上海市D-60型桥梁伸缩缝

伸缩量：

60mm

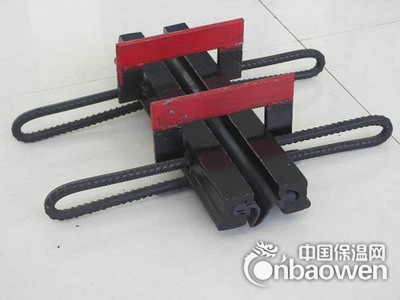

GQF-D型伸缩缝是中交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。GQF-D型伸缩缝由一条整长的橡胶密封条，一组刚质边梁及锚固件组成。钢质边梁内侧带有能固定橡胶密封条的沟槽。焊固在钢梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡后，同梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。使用于伸缩量0～80mm的桥梁。

单组式伸缩缝主要材料：钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。

固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。

选定伸缩缝规格尺寸选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。与接缝平行的矢量：△Lp=△L.cosβ；与接缝垂直的矢量：△Lr=△Lr.sinβ式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角β=45゜ ∽135°△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。

例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73mm,△Lp=61mm选用本型号的伸缩缝是适用的。同时要注意，胶条以中部为准，最大水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。

单组式桥梁伸缩缝安装前现场准备

GQF-C型伸缩缝是在本厂制造并组装，若整条伸缩缝超长不能运输或工程需分段施工，需在现场焊接一体后，再组装橡胶密封条。

（1） 伸缩缝预留槽口、在浇筑拟安装伸缩缝的梁体、桥台时，在端部预留符合安装尺寸的槽口、推荐尺寸见表1。表1 单位mm固锚件型式 槽口宽度（b） 槽口深度（h）锚栓 ≥350 80∽120 锚环 ≥350 80∽120 锚板 ≥350 ≥150注：特殊设计另定

（2） 预埋钢筋设置：在浇筑梁体或桥台时，应设置预埋钢筋。预埋深度不小于50cm，并与梁体、桥台内结构钢筋连接一体；间距尺寸为20cm应和伸缩缝锚固件保持一致。

（3） 梁端间隙应不小于梁体伸长度，在预制、现浇或吊装时由设计工程师根据当地气温确定。

（4） 调节伸缩缝定位尺寸“J”，根据安装时气温计算正确，调节后，琐紧定位压板。

（5） 用发泡塑料板嵌入梁端间隙内，其上部与伸缩缝钢梁内侧密合，尽量达到密封，防止浇筑混凝土时出现漏浆、空洞。

单组式桥梁伸缩缝安装

（1） 伸缩缝吊装就位，检查其中线线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。（2） 将预娩钢筋和伸缩缝锚固件焊接牢固，再横穿 12或 16水平钢筋。（3） 立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。

（4） 用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑50号混凝土；用插入式振动棒，充分振捣密实。（5） 抹平混凝土过度段表面。用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺。做好混凝土养生后方可通车。（6） 带有防撞墙，人行道结构的伸缩缝，参造上述安装工序作业。
