宁德市梳齿型钢边桥梁伸缩缝

伸缩量：

80

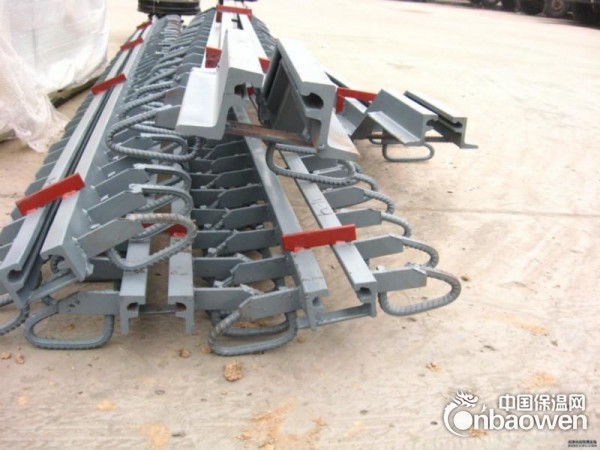

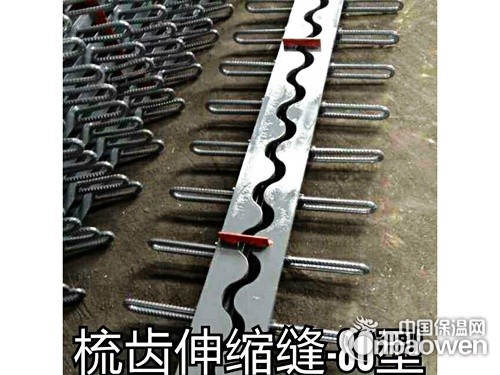

	三防梳齿型桥梁伸缩缝也称为指形钢板伸缩缝或梳形钢板伸缩缝。它是由梳齿型钢板、不锈钢滑板、氯丁橡胶板、锚固螺栓等组成，面层板为梳齿形防滑槽钢板，从左右伸出桥面板间隙 处相互啮合的支承式构造，伸缩缝结构刚度较大，可承受较大的水平变位，伸缩量可达420mm。



	产品特点



	1.三防梳齿型桥梁伸缩缝伸缩量大浅埋设，安装简单。



	2.三防梳齿型桥梁伸缩缝梳型伸缩间隙有自动清渣和防尘功能。



	3.三防梳齿型桥梁伸缩缝具有极好的防水性能



	4. 三防梳齿型桥梁伸缩缝 设计容许伸缩量40～1000mm，适用于各种不现梁体结构，不同跨度的新建桥梁和老桥改建，伸缩量大，使用范围广。



	产品注意事项



	1、伸缩装置因受运输长度，可分段制造，现场拼接。存工地的伸缩装置应平行放置，不得交叉堆放，以防变形。



	2、出厂时，连接卡具仅为运输方便而设，缝隙并不是定位置。伸缩装置安装时，应在监理工程师的认可下方可进行



桥梁伸缩缝指的是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处，栏杆与桥面铺装都要断开。当前，对于桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置。
1、对接式伸缩缝
对接式伸缩缝装置，根据其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但目前已不多见。嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条(带)嵌牢固定，并以橡胶条(带)的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。也可以处于受拉状态。
2、钢制支承式伸缩装置
当桥梁的伸缩变形量超过50mm时，常采用钢质伸缩装置。该伸缩装置当车辆驶过时往往由于梁端转动或挠曲变形而产生拍击作用，噪声大，而且容易使结构损坏。因此，需采用设有螺栓弹簧的装置来固定滑动钢板，以减少拍击和噪声，该伸缩缝的构造相对复杂。
3、组合剪切式(板式)橡胶伸缩装置
该装置是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。由于橡胶富有弹性，易于粘贴，又能满足变形要求且具备防水功能。因此，目前在国内、外桥梁工程中已获得广泛应用。
4、模数支承式伸缩装置
板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高性能好的异型钢材组合的，在大位移量情况下能承受车辆荷载的各类型模数支承式(模数式)桥梁伸缩装置系列。
