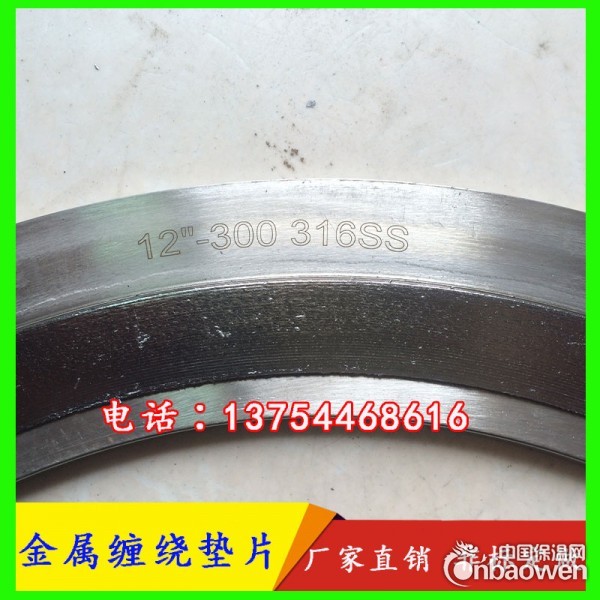

凉山金属缠绕垫片（不锈钢内外环石墨缠绕垫）304缠绕垫厂家
金属缠绕垫片 钢包垫 齿形垫 石墨垫 四氟垫 橡胶垫 盘根厂家批发：0316-5198011 13754468616 许经理 定做异型
性能特点：
缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
性能特点:
1. 缠绕垫片的缠绕面和法兰面紧密结合.确保密封效果发挥良好,
2. 在温度和压力交变的工况下.使用效果突出,
3. 缠绕垫片的内环对垫片的抗压性能提供保障,
4. 可以根据不同的要求变换筋条的结构和形式.保证在不同工况下密封效果最佳.
使用设备:管壳式换热器管箱垫片，浮头垫片，管箱侧垫片外头盖垫片和头盖垫片等
1.管箱垫片：管箱法兰与管板或平盖连接处的密封垫片
2.浮头垫片：浮头式换热器的浮头法兰与浮头管板连接处的密封垫片
3.管箱侧垫片：浮头式换热器、U形管式换热器管板与壳体法兰连接处的密封垫片
4.外头盖垫片：浮头式换热器的外头盖侧法兰与外头盖法兰连接处的密封垫片
5.头盖垫片：固定管板式换热器的头盖与管板连接处的密封垫片
材料:
1. 换热器用金属缠绕垫片金属带
A. 采用厚度为0.15mm~0.25mm的,304,316L,321等钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
2. 换热器用金属缠绕垫片非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等换热器缠绕垫片标记示例：
缠绕垫 ① ② ③- ④- ⑤- ⑥ ⑦ JB/T4719
①垫片名称代号
② 钢带牌号代号
③填料代号
④换热器公称直径DN,mm
⑤换热器公称压力PN，MP
⑥管程数
⑦换热管规格代号
例1.DN800，PN2.5MPA,4管程，Φ25*2.5mm的换热管，钢带为304.填料为石棉的管箱垫片
缠绕垫 G11-800-2.5-4 JB/T4719
例2..DN1000，PN4.0MPA,6管程，Φ19*2mm的换热管，钢带为304.填料聚四氟乙烯的浮头垫片
缠绕垫 F42-1000-4.0-6A JB/T4719
例3..DN900，PN1.6MPA,6管程，Φ19*2mm的换热管，钢带为304.填料为石墨的外头盖垫片
缠绕垫 W13-900-1.6 JB/T4719
例2..DN1100，PN6.4MPA,4管程，Φ19*2mm的换热管，钢带为304.填料为柔性石墨的管箱垫片
缠绕垫 G63-1100-6.4-4 304 JB/T4719
技术标准:
2 .国内标准有HG20610-2009 化工部欧洲体系
HG20631-2009化工部美洲体系
GB/T4622.2-97国家标准
JB/T4719-92机械部标准
JB/T90-94机械部标准
JB/T4705-2000机械部标准
