CD-60型桥梁伸缩缝设计要点

整体设计合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。

CD-60型桥梁伸缩缝由公路规划设计院研制，它吸收消化了所引进的欧洲先进技术桥梁伸缩缝生产技术，适用于我国现行行业标准所规定重载高密度交通的各类桥梁。以上三种伸缩装置是由热轧F型钢、C型钢、橡胶密封带和锚固系统组成。有关详细资料请向生产厂家索取。

CD-60型伸缩缝特点：

1、此种伸缩装置具有标准位移量：水平为0-60（mm）,垂直为±10mm，伸缩灵活。

2、 其它特点同FD-80型。

FM-80,FD-80型桥梁伸缩缝特点：

1、本伸缩装置标准位移量：水平为0-80（mm）,垂直为±15mm，伸缩灵活。

2、采用浅预锚固体系，只需梁端头厚度（包括铺装层）超过240mm。（FM-80 FD-80型厚度为200mm）。

3、F型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。

4、使用寿命长，在正常维护下可达到与桥梁等寿命的效果。

5、 造价低，安装方便。

D-60型桥梁伸缩缝是为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。在设置伸缩缝处，栏杆与桥面铺装都要断开。

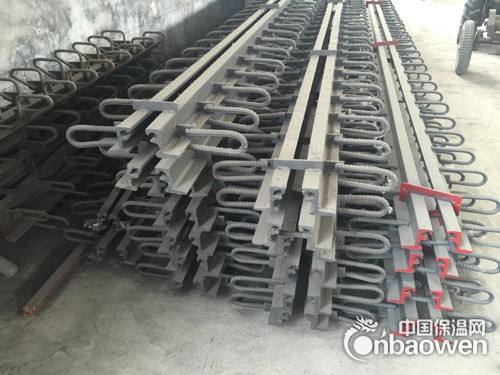

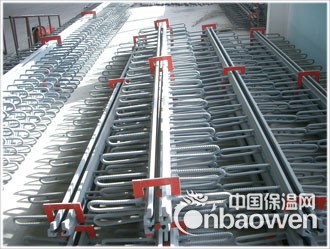

对于C、F、E、Z、L型桥梁伸缩缝型钢都是公路桥梁专用的伸缩装置的一种，它由一组钢质边梁及锚固件组成加一条整长的橡胶密封条组成。在伸缩装置的钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结
