D160型桥梁伸缩缝施工步骤解析

伸缩量：

160

      我们来讲一讲D160型桥梁伸缩缝的伸缩量如何确定？ 对于桥梁伸缩装置的伸缩量的多少直接影响对产品规格选定，若伸缩量选择不合理，就直接影响伸缩产品的使用效果，同时选择公路南阳桥梁伸缩缝时还应考虑梁、板间伸缩装置间隙量大小，以保证伸缩装置与梁、板两端有充分锚固，才能达到最佳使用效果，所以在选择伸缩缝的规格时，一定要留充足余量，才能保证伸缩缝的使用效果和耐久性注:GQF-MZL型模数式伸缩装置的突出特点是将伸缩的承重结构和位移控制系统分开,二者受力时互不干扰,分工明确,这样既保证受力时安全,又保证了受力时位移均匀。

D160型桥梁伸缩缝是一种装置于桥梁上部结构活动端、桥面断缝处的伸缩装置。安装桥梁伸缩装置的作用是用以保证上部结构在温度变化、混凝土收缩和徐变，以及荷载作用下，在该处的变位能够实现，而不产生额外的附加内力，并能保证行车平顺、通常国内的桥梁伸缩缝都安装在上部结构的活动端和桥台，以及各连接上部结构衔接处。一般公路桥在车行道和人行道上沿桥的横方向通常设置，栏杆在接缝处须中断以保证结构的自由变位，避免拉裂；在接缝处的桥面防水层仍应妥善铺设，防止雨水侵蚀承重结构。如采用敞口式的桥梁伸缩缝，还应考虑便于清除污物，并在缝下设置截水和引水装置，使积水排出桥外。国内的中型、大型铁路桥同理也需设伸缩缝，在道碴桥面中，应考虑防止道碴坠落缝中的措施

D160型桥梁伸缩缝是现在铁路和公路桥梁工程中运用较多的桥梁伸缩缝之一，随着交通量的增多，现在重载车辆在不断的增加，公路桥梁、铁路桥梁伸缩缝在不断的接受着挑战，给160型伸缩缝造成各种各样的破坏，因而需要采取一定的措施，防治病害支座的发生，并找到病害支座的真正原因。同样，伸缩缝处会出现各种跳车的问题，给上方的通车造成一定的不舒适性，影响桥梁的运营。

主要有以下几个特点，首先：伸缩缝安装的标高与两侧的路面有差异可能会引起160伸缩缝处跳车，固定的混凝土会产生不同程度地损坏，伸缩缝本身的变形或者锚固筋脱落等造成的早期损坏。可能早成的原因是多种多样的，有的事因为本身质量问题，施工不当，以及车辆长期的冲击以及疲劳作用。桥梁伸缩缝的施工难度并不大，但是工序较为复杂，严重影响安装质量的因素多，选择一个专业的安装队伍是非常必要的，要针对原理进行施工和操作过程。

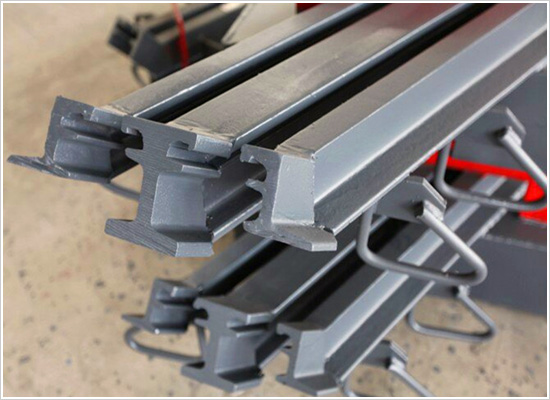

安装时要使得160伸缩缝的中心线要与梁端预留槽160伸缩缝预留间隙中心线相重合，用吊绳法赵正，长度与桥宽对正穿横向链接的水平钢筋，边梁垫起，不可悬空。现场对接，由于伸缩缝长度较长运输困难，往往是截成数段进行运输并进行现场拼接，高质量焊条焊接，先焊顶面其次侧面，最后底面，分层焊接，保证质量，清除焊渣，GQF-MZL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁。

d160型伸缩缝缝体安装

(1)伸缩缝安装时的实际气温与出厂时的温度有较大出入时，须调整组装定位空隙值，伸缩缝定位宽度误差为士2 ;要求误差为同一符号，不允许一条缝不同位置上同时出现正负号误差。

(2)安装时伸缩缝的中心线与梁端中心线相重合。如果伸缩缝较长，需将伸缩缝分段运输，到现场后再对接。对接时，应将两段伸缩缝上平而置于同一水平而上，使两段伸缩缝接口处紧密靠拢，并校直调正。

(3)伸缩缝的标高控制与固定，采用龙门吊架和工}0角钢定位，使伸缩缝上顶而比两侧沥青混凝土而层的标高低约2一3 mm

(4)伸缩缝的焊接。临时固定后，应对伸缩缝的标高再复测一遍，确认在临时固定过程中未出现任何变形、偏差后，把异型钢梁上的锚固钢筋和预埋钢筋在两侧同时焊牢，最好一次全部焊牢。

(5)模板采用泡沫板、纤维板、薄铁皮等材料，制作应牢固、严密，要在混凝土振捣时不出现移动，并能防止砂浆流入伸缩缝内，以免影响伸缩。

(6)应在两侧设置钢筋网，带肋钢筋网顶部应低于路而标高3 0';设置带肋钢筋网(10 cm*10cm)制作的

防裂网。

(7)在浇筑混凝土时将排水软管埋设到位
