c80型桥梁伸缩缝是适用于设计荷载为汽超 20 挂超120 级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。 由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时,机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。起到防水防尘作用。行驶车辆的冲击力,通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量 0~80mm 的桥梁。
1、由于c、d、f型公路桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作,具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形,伸缩阻力极小。
2、钢质边梁采用 16mn 精轧而成,锚固板及φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力,通过锚固构件均衡的传递到梁体上,有很长的使用寿命。
桥梁伸缩缝所用胶料适用范围:
1、采用氯丁橡胶(cr)的伸缩缝装置适用于温度为-25- 60deg;c地区
2、采用天然橡胶(nr)的伸缩缝装置适用于温度为-40- 60deg;c地区
3、采用三元乙丙橡胶(epdm)的伸缩缝装置适用于温度为-40- 60deg;c地区。

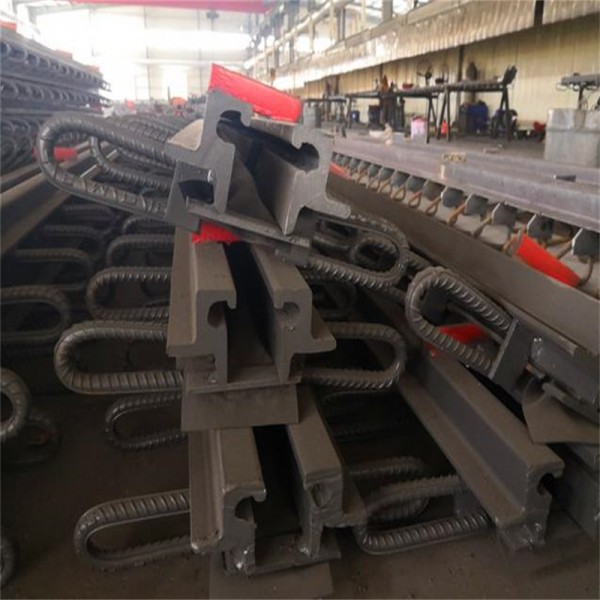

d80伸缩缝是单组式模数伸缩缝:gqf-c型、gqf-z型、gqf-l型、gqf-f型、gqf-e型的统称。全都是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品,适用于伸缩量80mm以下的的桥梁接缝。
d80型桥梁伸缩缝代号:
桥梁伸缩缝代号表示方法与******交通行业标准表示方法相一致.以gqf-c60、gqf-f80、gqf-c60(nr)、gqf-f80(cr)型桥梁伸缩缝为例,其中gqf为交通行业标准规定的桥梁伸缩缝装置代号,型式代号:直梁连杆链条型:(c、z、f、e、l)表示异型钢材的形状,数字表示伸缩装置位移量:0-80mm。
桥梁伸缩缝动工时要注沉哪些方面:
1、保证桥面的切缝到位,咱们要以桥核心线为基准切缝到位,其切缝深度起码要到达桥梁梁体的新奇砼,宽度依据桥面预留槽尺寸而定。掘除中央沥青局部,驱除槽内松动砼块和泥石等杂物,用水枪将槽内十脚杂物清洗清洁,洒搞后用吹风机吹洁尘土。调正钢筋 调正预埋钢筋,本预埋数目没有脚必需增设钢筋。
2、由博业技巧职员来查看桥梁切缝槽状况,查看其槽内能否切缝到位,杂物能否扫除清洁,核对于二端梁、板与桥台间预留空间尺寸,预埋锚固钢筋能否与梁板、桥台稳当锚固。伸缩安装钢构件外表应光亮、平坦、没有答应变形歪曲,其长度目标的直线应满脚1.5mm/m,全长应满脚10mm/10m的央求。
3. 常常咱们在桥梁上举行动工时,采取半幅动工法,安置前必需用脚够的动工标记将车流与功课区隔启。佳采用在 10℃~ 20℃温度范畴内焊接固定伸缩安装,浇筑其砼。安置时,伸缩安装的核心线与桥梁核心线沉合,并使其顺缝向和笔直缝向顶面标高与安排标高相符合后,按央求穿搁横向联接程度钢筋,而后将伸缩安装的异型钢梁或者桥台上预埋钢筋二侧共时焊牢,待到达已决定的温度时,割去黄脸色卡板与底部托板,使其不妨自在伸缩,伸缩缝安置答应偏向。
