商品描述
烟台鲁蒙防水防腐材料有限公司生产的土工膜/防水板是以合成树脂（HDPE、LDPE、EVA、ECB）等为基料，加入抗氧剂、紫外线吸收剂、色母等辅料而制成的防水防渗材料。
HDPE土工膜，其物理机械性能好，强度大，耐化学腐蚀性，耐环境应力开裂性、耐根刺、抗戳穿等综合特点。
LDPE、EVA延伸率大，低温性能好，柔软易施工。
ECB土工膜由乙烯共聚物与石油树脂混合而成，属档次更高的土工膜。
产品性能
依据标准
高铁标准TB/T2965-2011
国标GB 12953-2003
铁路混凝土桥梁桥面TQF-I型防水层技术条件TB/T2965-1999
现行国家标准及相关要求
| 项目 | 拉伸强度（MPa） | 断裂延伸率（%） | 低温柔度（℃） |
| 性能要求 | ≥25 | ≥500 | -30 |
应用性能
| 序号 | 项目 | 技术指标 | |
| 1 | 耐根穿刺性能 | 通过 | |
| 2 | 耐霉菌腐蚀性 | 防霉等级 | 0级或1级 |
| 拉力保持率%≥ | 80 | ||
| 3 | 尺寸变化率% ≤ |
1 |
|
土工膜HDPE 性能指标：GB/T17643-2011
普通高密度聚乙烯土工膜（GH-1型）
|
序号 |
项目 | 指标 | ||
|
厚度mm |
1.00 | 1.50 | 2.00 | |
| 1 |
密度g/cm3 |
≥0.940 |
||
| 2 |
拉伸屈服强度（纵、横向）N/mm |
≥13 |
≥20 |
≥26 |
| 3 |
拉伸断裂强度（纵、横向）N/mm |
≥20 |
≥30 |
≥40 |
| 4 |
屈服伸长率（纵、横向）% |
≥11 |
||
| 5 |
断裂伸长率（纵、横向）% |
≥600 |
||
| 6 |
直角撕裂负荷（纵、横向）N |
≥115 |
≥170 |
≥225 |
| 7 |
抗穿刺强度N |
≥240 |
≥360 |
≥480 |
| 8 |
水蒸气渗透系数g· cm/(cm2·s · Pa) |
≤1.0*10-13 |
||
| 9 |
尺寸稳定性% |
±2.0 | ||
铁路隧道用防水板技术标准
| 序号 | 项目 | 指标 | |||
| EVA | ECB | PE | |||
| 1 | 拉伸强度（MPa） ≥ | 18 | 17 | 18 | |
| 2 | 断裂伸长率（%）≥ | 650 | 600 | 600 | |
| 3 | 撕裂强度（KN/m）≥ | 100 | 95 | 95 | |
| 4 | 不透水性 0.3MPa 24h | 无渗漏 | 无渗漏 | 无渗漏 | |
| 5 | 低温弯折（℃）≤ | -35 | -35 | -35 | |
| 6 | 加热伸缩量，mm | 延伸≤ | 2 | 2 | 2 |
| 收缩≤ | 6 | 6 | 6 | ||
| 7 | 热空气老化（80℃*168h） | 断裂拉伸强度/MPa≥ | 16 | 14 | 15 |
| 扯断伸长率/%≥ | 600 | 550 | 550 | ||
| 8 | 耐碱性 饱和[Ca(OH)2溶液(168h)] | 断裂拉伸强度/MPa≥ | 17 | 16 |
16 |

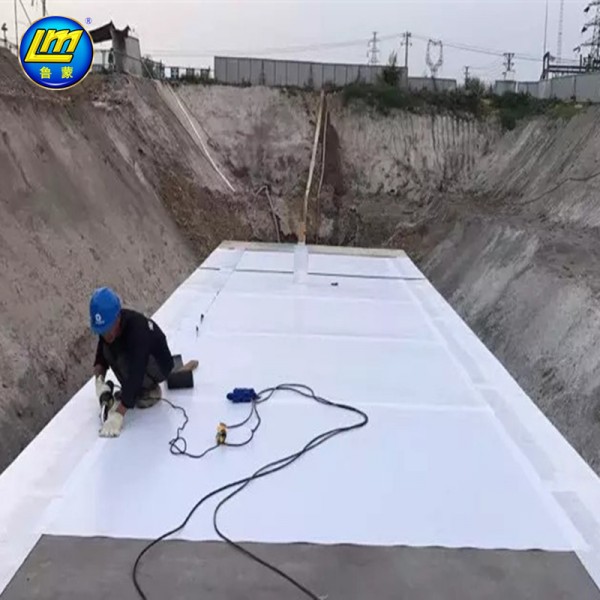

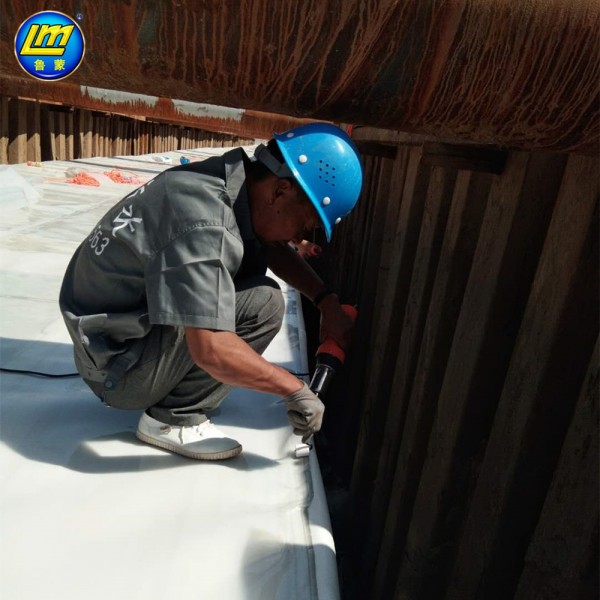

产品应用范围
适用于种植屋面、水库、人工湖、垃圾掩埋场、隧道、桥梁等土工水利工程的防渗、防漏。
