钢管除锈机-在铁锈表面一扫而过就能光洁如新

钢刷电机功率：

8KW-6级

主电机转数：

980r/min

适用范围：

φ42-φ198（mm）

1.生产工艺线路确认如下：

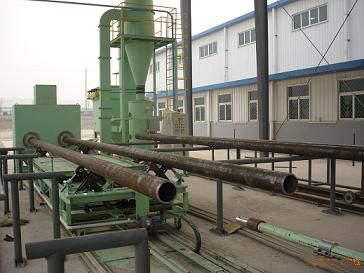

 除锈工艺示意

备料台架→有料感应→上料翻板取料→输送辊道上位检测→钢管前进→除锈启动→除尘启动→下料翻板出料→等料台架→完成。

2. 技术参数:

除锈螺旋旋转：6-12m/min

翻板升降速度：0.3s

翻板举力：500kg

操作方式：手动，自动，联动

最大小时根数：50根/小时

平均小时根数：40根/小时(以管径额定)

3. 供货范围及功能说明:

3.1 上下料台架：6套    功 能：除锈前摆放钢管，和除锈后摆放钢管   供货范围：工字钢装配、一条台架3条腿，2个挡板、

3.2上下料翻板：2套     功能：上料钢管到除锈机输送辊道上   供货范围：翻板块4套、升举缸4套、电磁阀4套、机座4套等

3.3 输送辊道：12套    功能：输送钢管进出除锈机    供货范围：旋转辊轮12套、轴承座24套、旋转输送减速机10套、机座12套等

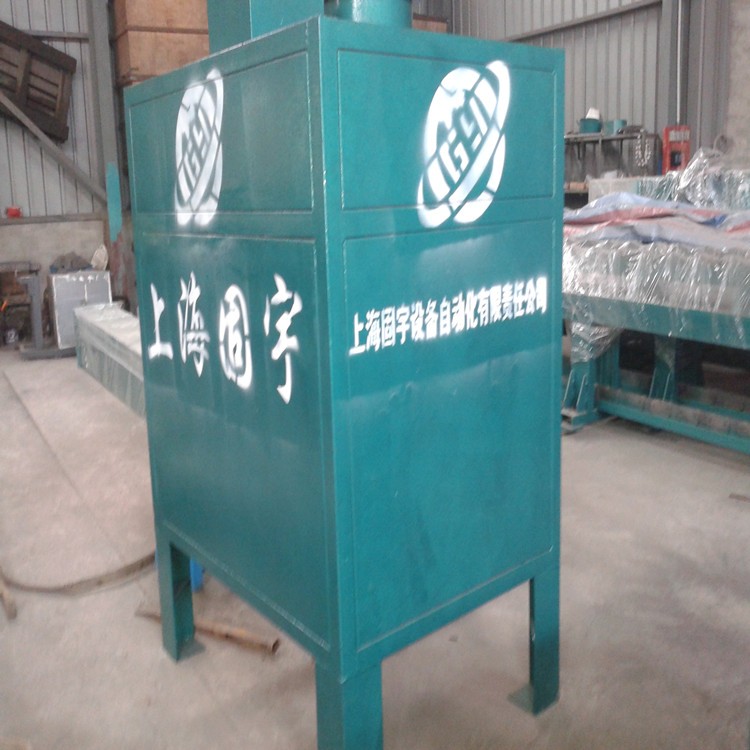

3.4除锈机1台 /除尘器（1台）    功能：除锈，除尘。供货范围：钢刷，气缸，轴承座，弹簧，两联件，电磁阀，除尘器，除尘风机，布袋，除尘管道，钢结构。

3.5系统元件规格一览表

3.6 电控系统：1套  功能：控制除锈流程 供货范围：柜台，按钮，PLC，电子元件。

3.7 电器部分总体描述  电气系统采用西门子6ES7 288控制，除锈前辊道恒速9m/min。生产线有手动/自动两种状态：手动时，操作操作台的按钮可驱动相应的设备动作；自动时，根据现场检测元件发信号控制辊道和翻料器自动执行动作，但需要感应开关，操作台PLC控制。

3.8 电气组成及其结构：

                    a.   电气系统由：除锈，除尘，感应，操作台、系统PLC等组成。

                    b.   主要元器件厂家：PLC采用西门子6ES7 288，按钮、断路器和接触器采用人民/正泰产品，现场检测元件采用浙江洞口。

                      c.  共1个电柜（操作一体），人民正泰电器，西门子PLC，检测元件，按钮成套辅材，电柜成套。

3.9 主要设备功率配置描述
