详细介绍

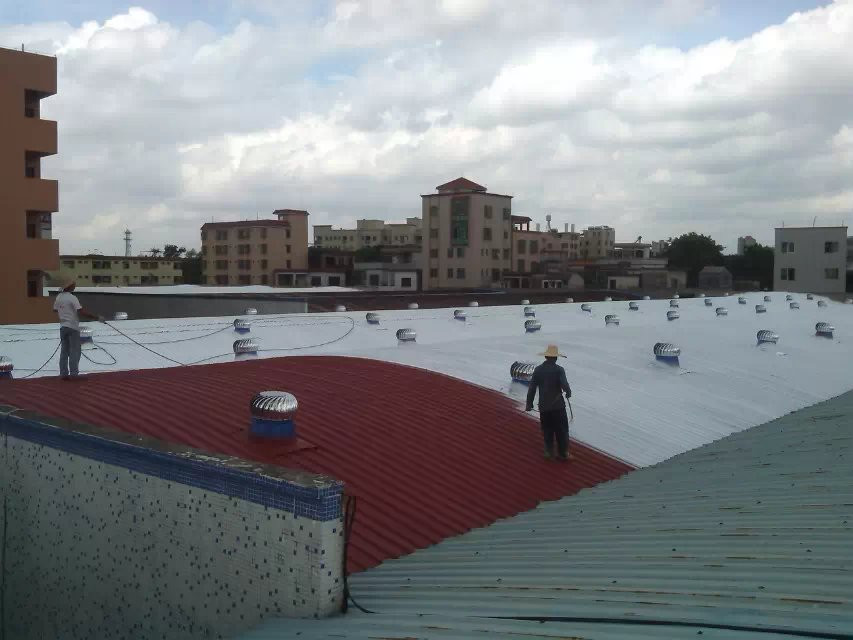

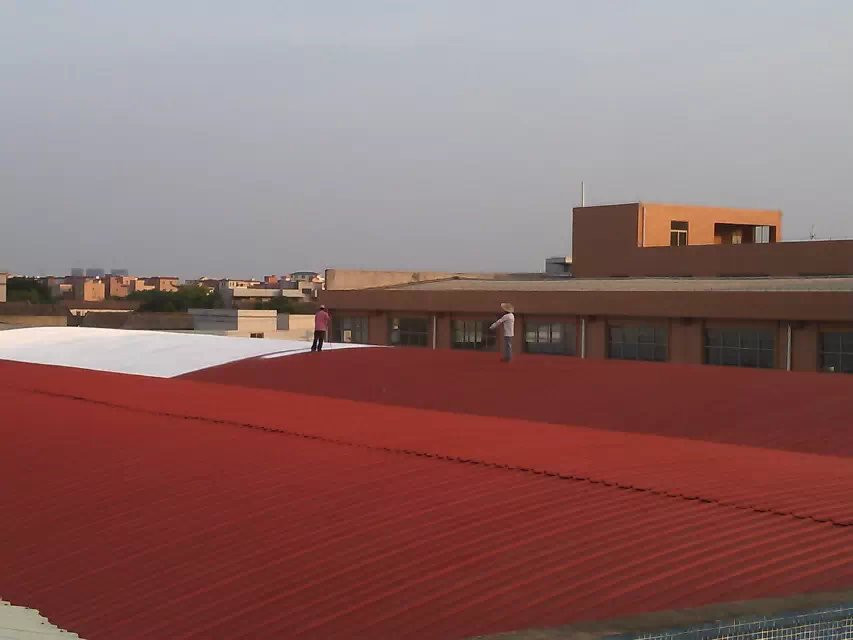

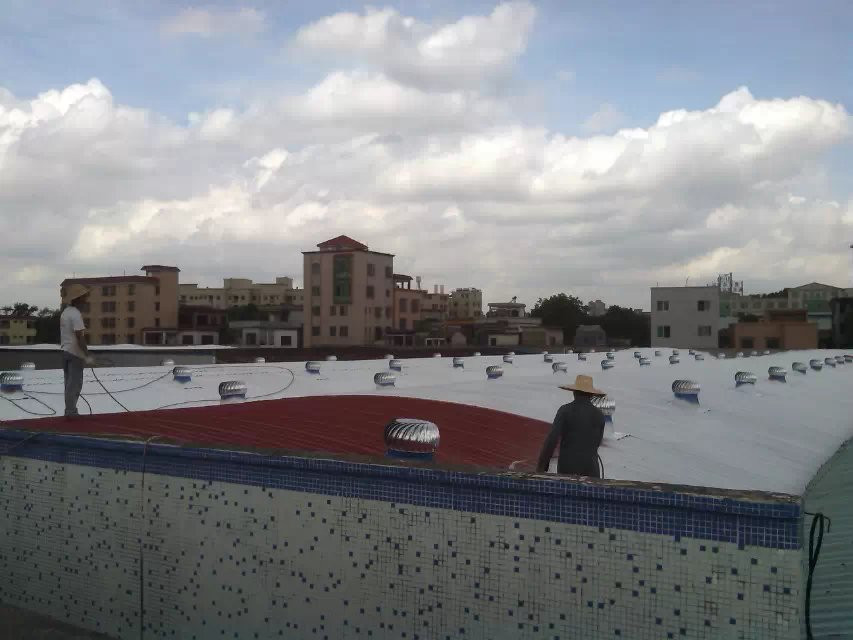

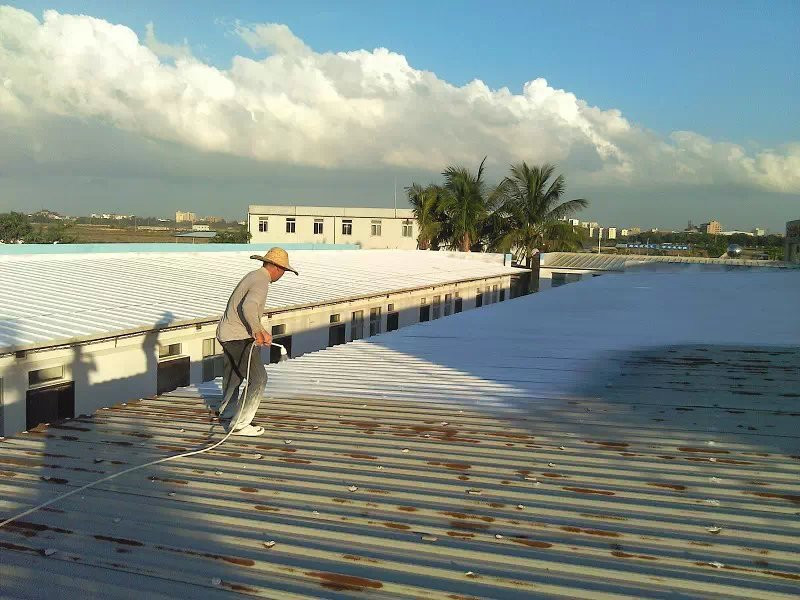

| 防晒隔热涂料是替代传统隔热与防水材料的新一代复合功能涂料，集隔热防渗于一体，使用效果神奇，是国家行业主管部门推广使用的科技成果和国家重点新产品。产品特点: 有机、无机特性兼容，具有优异的耐候性、耐磨性、耐洗刷性和粘结性；隔热防渗功能复合，节能降耗显著，烈日下涂层表面降温16℃以上；水性环保，无毒无味；施工简便快捷，隔热防渗功效一步到位。 产品用途: 广泛用于屋面、露台、外墙以及水泥石棉瓦面作隔热防渗；用于金属瓦面及露天金属储罐、管道作隔热降温。使用方法: 一、水泥混凝土屋面作隔热防渗施工1、将配套产品NM809或NM909纳米超强弹性防水涂料充分搅拌均匀，先兑水百分之一百涂刷一遍作渗透沾合作用；然后铺一层8×8的玻纤布，再在玻纤布面上，用兑水20%的NM809或NM909厚涂三遍(厚度1.2mm为合格)。2、将TD2000或TS2000屋面隔热防渗涂料用电钻搅拌器充分搅拌均匀（约搅拌10分钟）后，涂刷三遍（厚度0.8mm为合格）。3、最后在涂层面上涂刷二遍配套产品NG3700硅离子罩光防污涂料或TD2200屋面隔热防渗涂料作保护层。二、外墙、金属瓦面、水泥石棉瓦面、露天金属储罐、管道等作隔热降温施工。1、TD2000、TS2000和TD2200均可使用。但TD2200属第二代更新、功能复合型产品，性能更加突出。2、TD2000或TS2000使用前，必须使用电钻搅拌器搅拌均匀（约搅拌10分钟），涂刷三遍（厚度0.6-0.8mm为合格）。3、TD2200使用前用木棍拌匀，刷涂、滚涂或喷涂均可（厚度0.3-0.5mm为合格）。注意事项: 1、混凝土施工面必须坚实、平整、洁净、干燥、排水坡度> 3%;金属表面必须清除油污,并作防腐处理。2、施工前，产品（尤其双组份）必须充分搅拌均匀。3、重涂时必须待上一遍涂层表干后进行。4、气温5℃以下、相对湿度>85%、雨天均不宜施工。产品规格：TD2000、TS2000和TD2200三种型号。以合格证、标识注明为准。执行标准：Q/MRH01-2004质存期：单组份6个月；双组份18个月。 |
产品技术指标及检验结果 |
| 项目指标值实测值固体含量（%）》4555.8干燥时间（h)表干《2，实干《24表干1小时，实干4小时耐热性（80℃,6h)不开裂，不脱落，不起泡，不变色符合要求抗冻性（-30℃，24h)不开裂，不脱落，不起泡，不变色符合要求耐水性（浸水96h）不脱落，不起泡，无皱皮符合要求耐洗刷性（0.5%皂液，2000次）不露底不露底耐候性（人工加速老化，400h）失光、变色、粉化、开裂、起泡均<2级变色2级，粉化1级隔热效果（温度差℃）》8》15不透水性（0.3mpa，恒压0.5h）不透水符合要求粘结强度（kpa)》2501510断裂延伸率（TD2200、TS2200）%》200230 |
