陕西变形缝伸缩缝铜川12J201图集抗震地面变形缝施工

变形缝：

墙面变形缝

伸缩缝：

内墙变形缝

沉降缝：

墙体变形缝

        陕西变形缝伸缩缝铜川12J201图集抗震地面变形缝施工，

盖板：

（1）建筑变形缝装置盖板应按设计需要分别采用钢板，不锈钢钢板，铝合金板。盖板外观应表面光滑，平整，不应有明显的擦纹，端面平整。

（2）盖板尺寸应符合设计图要求，宽度偏差应符合（-0.5，+1.5）mm/m。盖板小厚度应符合一下规定。

盖板材质标准：

1钢板：建筑变形缝装置盖板采用钢板，钢板的技术条件应符合gb/t699中牌号25或gb/t70中牌号q275的规定，钢板表面作镀锌处理，镀膜小厚度应为50μm，应符合gb/t423的规定。

2：不锈钢板

建筑变形缝装置不锈钢盖板应采用06cr19ni10不锈钢，处于严重腐蚀环境时应采用022cr17ni12mo2不锈钢，不锈钢技术条件应符合gb/t3280及4237的规定。

3：铝合金板

（1）建筑变形缝装置盖板采用6063-t5/t6型材，承重盖板应采用6061-t6或6005-t5铝合金，盖板宽度超过300mm是可采用相同强度的铝合金轧制板材加工。铝合金挤压型材的技术条件应符合gb/t6892及gb5237.1要求，铝合金轧制板材的技术条件应符合gb/t3880要求。

（2）铝合金板表面处理应采用阳极氧化处或电泳喷涂，

（3）地震中心滑杆-应显示圆形的球形末端，在相应的铝型材挤压腔内锁定和滑动，以允许自由的运动和弯曲，包括垂直位移。钢筋应采用具有球形末端的耐腐蚀尼龙组件来塑造或制造。间距应为24英寸。

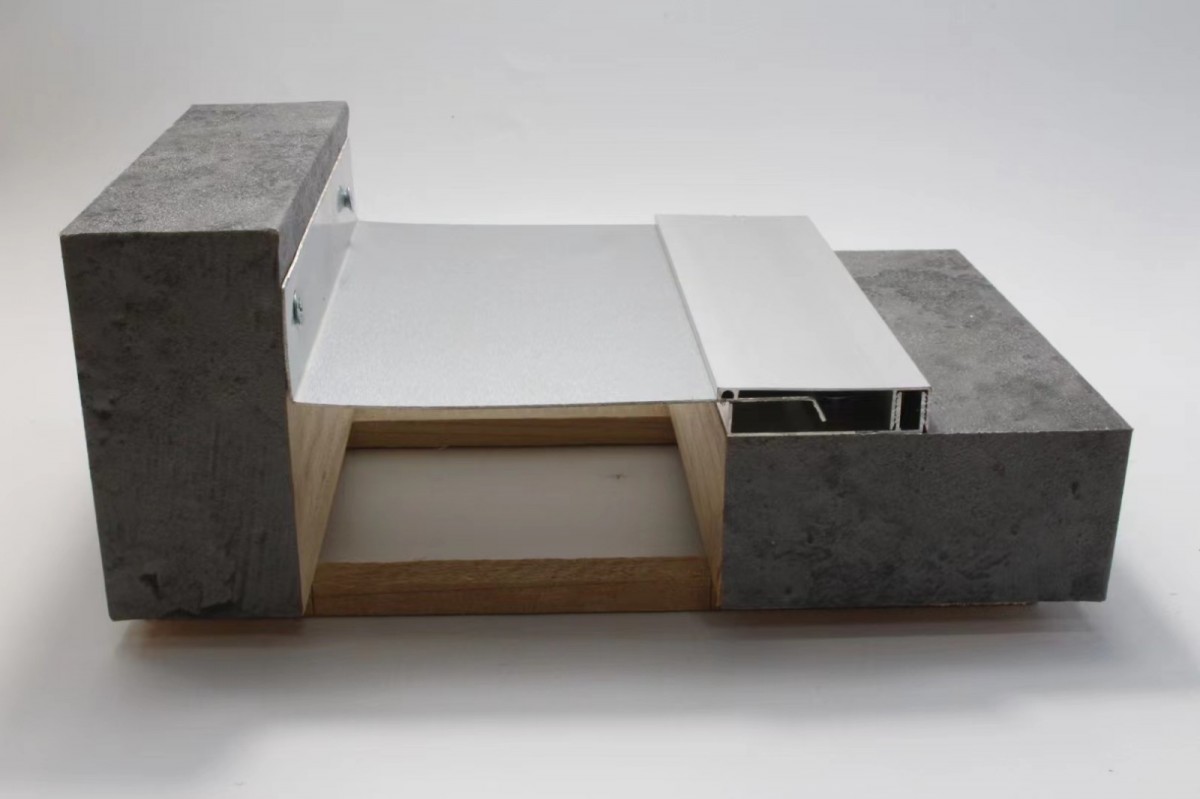

建筑变形缝装置由铝合金型材、铝合金板（或不锈钢板）、橡胶嵌条及各种胶条等组成。

如果在建筑变形缝装置里配置止水带、阻火带和保温带，还可以使变形缝装置满足防水、防火、保温等设计要求。

止水带采用厚1.5mm三元乙丙橡胶片材，能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时，可用搭接胶粘接。

阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组成的配件，阻火带的两侧与主体结构固定。按GB/T9978-1999《建筑构件耐火试验方法》测试耐火极限，可满足1h～4h的不同要求。

按建筑使用部位分为：楼地面变形缝，外墙变形缝，内墙变形缝，顶棚及天花变形缝，屋面变形缝。

按变形缝使用部位的特点分为：平面型和转角型。

按变形缝装置的构造特征分为：金属盖板型，金属卡锁型，单列嵌平型，双列嵌平型，橡胶嵌平型。

按使用功能的要求分为：承重型和抗震型。

变形缝装置适用缝宽为25～450mm。
