焦作建筑变形缝竖向做法河南变形缝装置

变形缝：

外墙变形缝

伸缩缝：

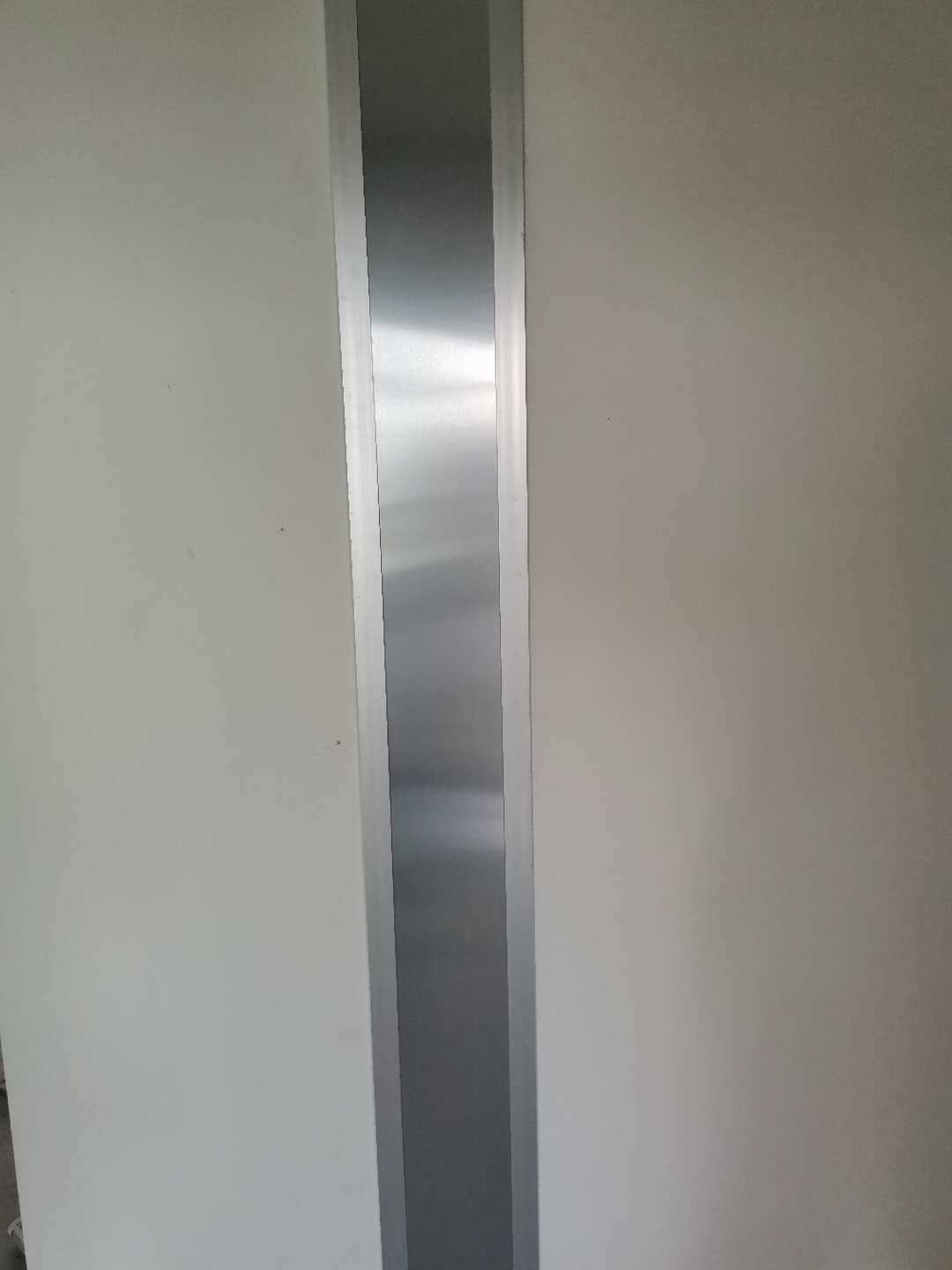

内墙变形缝

沉降缝：

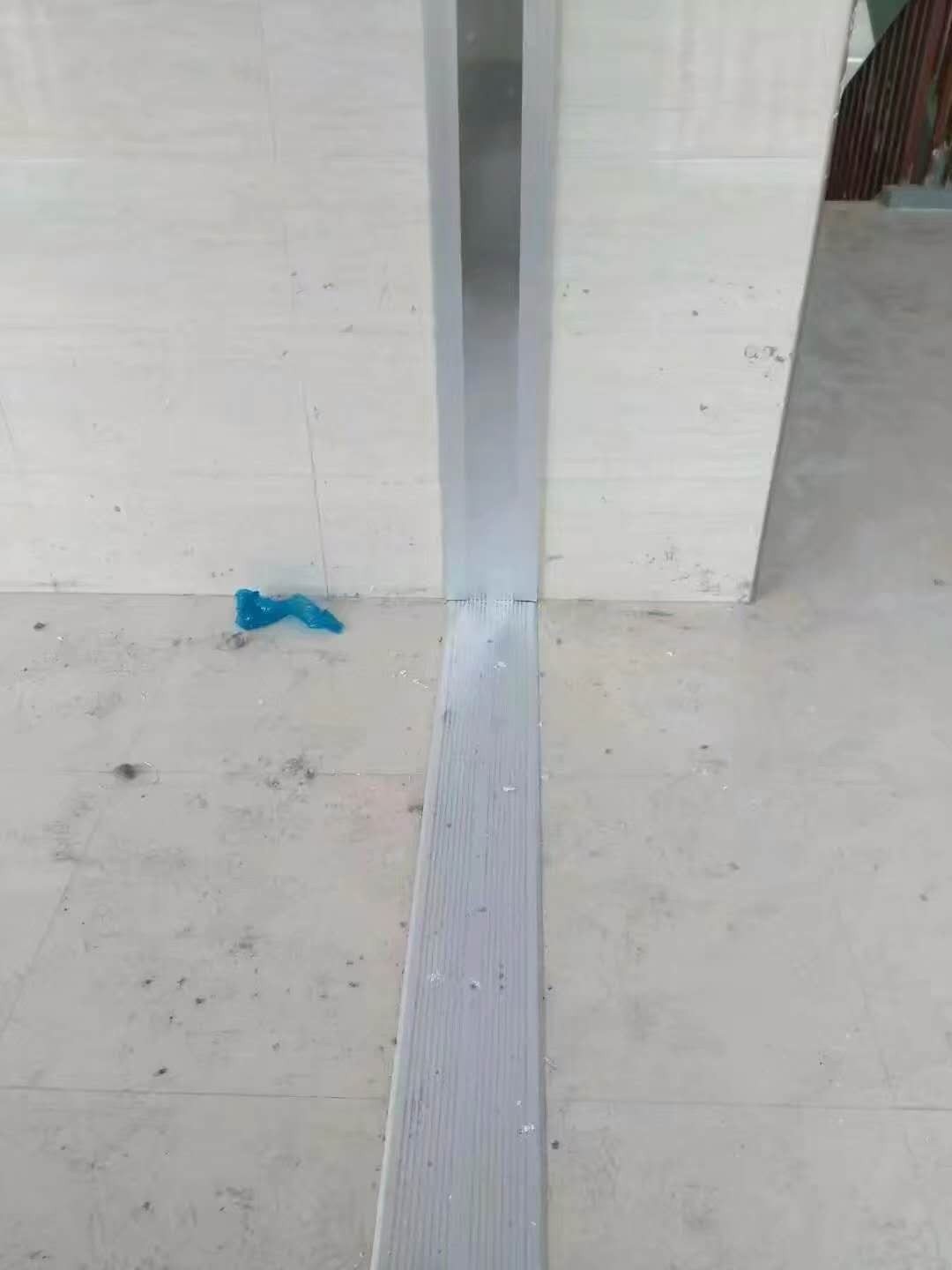

地面变形缝

       焦作建筑变形缝竖向做法河南变形缝装置，

变形缝的设置原则：
（1）在建筑设计时，应通过调整平面形状、尺寸、体型等措施；在结构设计时，应通过选择节点连接方式、配置构造钢筋、设置刚性层等措施；
（2）当建筑物平面较狭长，或形状复杂、不对称，或各部分刚度、高度、重量相差悬殊且上述措施都无法解决时，则设置伸缩缝、沉降缝、防震缝也是必要的。伸缩缝的设置，主要与结构的长度有关。

金属盖板型：由铝合金基座、铝合金（或不锈钢、铜）板盖板、中控滑杆组成。适用缝宽75～450mm。金属盖板型的特点是在盖板与固定于变形缝两侧的基座之间采用中控中控滑杆连接，安装时滑杆按45°角斜放，当基座变位时，金属盖板始终保持位于缝的中心位置，当用于楼地面时可以增加盖板厚度，提高承载能力。一般承载型荷载为18. 4kN （7. 5t叉车通过）（图3一图5）。

变形缝盖板厚度选择参照表：

铝合金变形缝盖板的厚度和表面宽度一半是根据建筑变形缝的实际缝宽来确定的。一般常规的按下来厚度选择：内墙、外墙、吊顶、屋面变形缝铝合金盖板厚度选用： 缝宽为50 --100的铝合金面板采用厚度为1.0mm--2.0mm； 缝宽为100--200的铝合金面板采用厚度为1.2mm--2.0mm； 缝宽为200--300的铝合金面板采用厚度为2.0mm--3.0mm； 缝宽为300--500的铝合金面板采用厚度为3.0mm以上厚度；地面变形缝铝合金盖板厚度选用（承重型根据情况不同适当加厚）
