- 规格:
- 25kg/袋
试验项目
|
性能指标
|
|
拉伸粘结强度/Mpa
(与水泥砂浆)
|
厚强度
|
≥0.6
|
耐水
|
≥0.4
|
|
拉伸粘结强度/Mpa
(与膨胀聚苯板)
|
厚强度
|
≥0.10,破坏界面在膨胀聚苯板上
|
耐水
|
≥0.10,破坏界面在膨胀聚苯板上
|
|
可操作时间/h
|
1.5~4.0
|
试验项目
|
单位
|
测试标准
|
FM150
|
FM250
|
FM300
|
FM350
|
压缩强度
|
Kpa
|
GB8813
|
≥150
|
≥250
|
≥300
|
≥350
|
表观密度
|
Kg/ m3
|
GB6343
|
25-30
|
25-35
|
30-38
|
33-42
|
导热系数
|
W/m.K
|
GB3399
|
≤0.30
|
≤0.30
|
≤0.30
|
≤0.30
|
尺寸变化率
|
±%
|
GB8811
|
﹤2.0
|
﹤2.0
|
﹤2.0
|
﹤2.0
|
水蒸汽渗透系数
|
Ng/Pa·m·s
|
QB/T2411
|
﹤2
|
﹤2
|
﹤2
|
﹤2
|
吸水率
|
Vo1%
|
GB8810
|
﹤2.0
|
﹤2.0
|
﹤2.0
|
﹤2.0
|
氧指数
|
%
|
GB2406
|
≥26
|
|||
烟尖高度
|
mm
|
GB/T8626
|
﹤150
|
试验项目
|
性能指标
|
|
拉伸粘结强度/Mpa
(与剂塑板)
|
厚强度
|
≥0.10,破坏界面在膨胀聚苯板上
|
耐水
|
≥0.10,破坏界面在膨胀聚苯板上
|
|
耐冻融
|
≥0.10,破坏界面在膨胀聚苯板上
|
|
柔韧性
|
抗压强度/抗折强度(水泥基)
|
≤3.0
|
开裂应变(非水泥基)%
|
≥1.5
|
|
可操作时间/h
|
1.5~4.0
|
实验项目
|
性能指标
|
单位面积质量/(g/㎡)
|
≥130
|
耐碱断裂强力(经、纬向)/N/50mm
|
≥750
|
耐碱断裂强力保留率(经、纬向)/%
|
≥50
|
断裂应变(经、纬向)/%
|
≤5.0
|
试验项目
|
性能指标
|
单个锚栓抗拉承载力标准值/KN
|
≥0.30
|
单个锚栓对系统传热增加值/W/(㎡·k)
|
≥0.004
|
试验项目
|
性能指标
|
|
吸水量/( g/㎡),浸水24小时
|
≤500
|
|
抗冲击强度/J
|
普通型(P型)
|
≥3.0
|
坚强型(Q型)
|
≥10.0
|
|
抗风压值/kpa
|
不小于工程项目的风荷载设计值
|
|
耐冻融
|
表面无裂纹、空鼓、起泡、剥离现场
|
|
水蒸气湿流程度/g/(㎡.h)
|
|
|
不透水性
|
试样防护层内侧无水渗透
|
|
耐候性
|
表面无裂纹、粉化,剥离现场
|

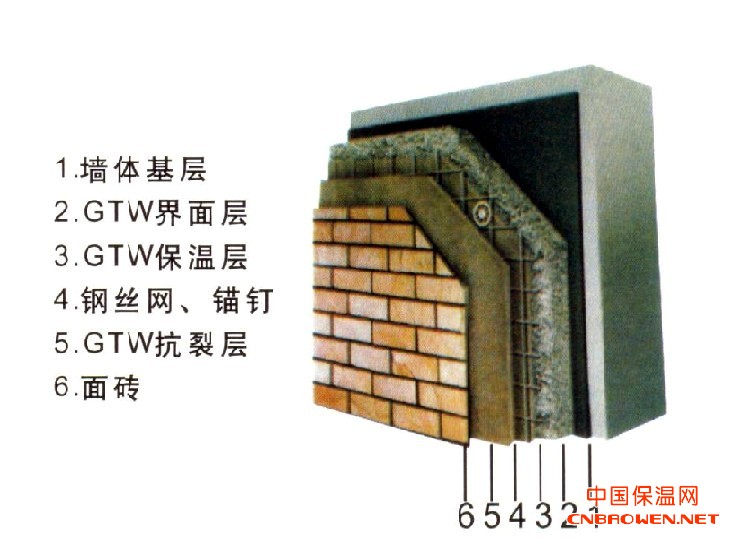

A. 施工中各专业工种应紧密配合,合理安排工序,严禁颠倒工序作业。
B. 对抹完聚合物砂浆的保温墙体,不宜随意开洞,如确实需要,应在墙体保护达到设计强度后,方可进行,安装物件后应立即修补恢复原状。
C. 夏季施工,应适当安排作业时间,尽量避开日光暴晒时段。
D. 拌混合物砂浆宜用电动搅拌器,用毕清理。施工完成后应防止重物撞击墙面。
