聚丙烯纤维
简要说明：
广泛的使用于地下工程防水，工业民用建筑工程的屋面、墙体、地坪、水池、地下室等，以及道路和桥梁工程中。
详细介绍：

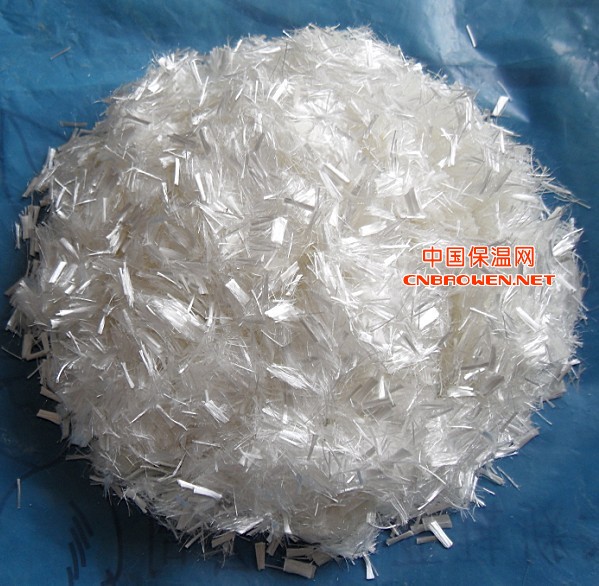

聚丙烯纤维CF-PP
是采用纤维级聚丙烯为原料，经特殊工艺加工处理而形成的高强度束状单丝有机纤维，其固有的耐强酸，耐强碱，弱导热性，具有极其稳定的化学性能。加入混凝土或砂浆中可有效的控制混凝土（砂浆）固塑性收缩、干缩、温度变化等因素引起的微裂缝，防止及抑止裂缝的形成及发展，大大改善混凝土的阻裂抗渗性能，抗冲击及抗震能力，可以广泛的使用于地下工程防水，工业民用建筑工程的屋面、墙体、地坪、水池、地下室等，以及道路和桥梁工程中。是砂浆/混凝土工程抗裂，防渗，耐磨，保温的新型理想材料。
针对国内干粉建材行业的实际需要，公司专门组织攻关了干粉建材技术，推出保温砂浆专用的聚丙烯短纤维，深受广大客户好评！
性能参数：
◆ 纤维类型：束状单丝
◆ 分散性：高分散性
◆ 纤维截面：O、Y型
◆ 当量直径：18-48μm
◆ 规格：3-50mm
◆ 抗拉强度：≥350Mpa
◆ 弹性模量：≥3500Mpa
◆ 极限延伸率：≥15%
◆ 熔点： 160-170℃
◆ 燃点：580℃
◆ 导热性：极低
◆ 抗酸碱性：极高，经抗老化工艺处理
◆ 比重：0.91
◆ 安全性：无毒、无刺激
◆ 低温性：经－78℃实验检测纤维性能无变化，无磁性
◆ 包装：0.9kg/包、18kg/袋（可定制）
主要功能：作为混凝土的次要加强筋材料，创成纤维CF-PP可大大提高其抗裂、抗渗、抗冲击、抗震、抗冻、抗冲磨、抗爆裂、抗老化性能及和易性、泵送性、保水性。
■阻止混凝土裂缝的产生
■提高混凝土的抗渗透性能
■提高混凝土的抗冻融性能
■提高混凝土的抗冲击、抗折、抗疲劳、抗震性能
■改善混凝土的耐久性，抗老化性
■提高混凝土的耐火性能
应用领域：
水利水电工程，现浇混凝土和预制构件，市政、公路、桥梁、房建工程，工业化生产预混砂浆等。
使用说明
建议掺量：
砂浆建议每方砂浆掺量为：0.9-1.2kg
混凝土建议每方混凝土掺量为：0.6-1.8kg（供参考）
施工工艺：纤维本身为惰性材料同混凝土骨料、外加剂、掺合料和水泥都不会有任何化学反应，纤维的掺加不改变原混凝土的配合比，对各种骨料的性能指标无特殊要求。施工时，根据配比直接将纤维投入搅拌机。对搅拌及施工工艺没有特别的要求，只要适当保证搅拌时间即可使用。使用步骤如下：
1、据每次搅拌混凝土的方量，按照配合比要求（或建议掺量）正确计量每次加入纤维的重量。
2、砂石料备好后，将纤维加入。建议使用强制式搅拌机。
3、将集料连同纤维一起加入搅拌机，但须注意应保证纤维加在集料之间，干拌30秒左右，加入水泥和水，湿拌30秒左右，使纤维充分分散。
4、搅拌完成后随机取样，如纤维已均匀分散成单丝，则混凝土可投入使用，如果仍有成束纤维则延长搅拌时间20－30秒，即可使用。
5、加入纤维的混凝土同普通混凝土施工及养护工艺完全相同。
注意事项：
1. 创成纤维只作为混凝土的“次要加强筋”，而非结构受力钢筋，所以创成纤维的掺入不能改变原设计中的配筋率。
2. 创成纤维不能取代结构性的加强材料，不能单独用于沉降和受强大外力冲击抗裂的场合，不可因为使用创成纤维而减少主结构的尺寸，使用创成纤维的施工和养护仍要严格按照国家有关规定及惯例进行。
3. 创成纤维的存放防止阳光长时间直接照射。
