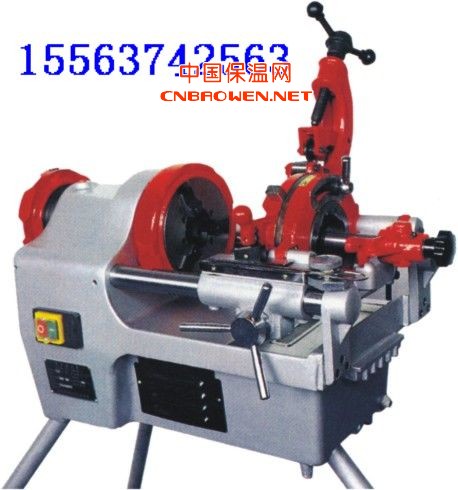

电动套丝机
设有正反转装置，用于加工管子外螺纹的电动工具。
套丝机 又名:电动套丝机,电动切管套丝机,绞丝机,管螺纹套丝机
套丝机由: 机体,电动机,减速箱，管子卡盘, 板牙头,割刀架,进刀装置,冷却系统组成.
电动套丝机按规格型号又分为：2英寸电动套丝机，3英寸电动套丝机，4英寸电动套丝机，6英寸电动套丝机
电动切管套丝机是一种可移动的固定式电动工具，它适用于各类建筑工程，自来水、煤气管、电气设备等安装工程作业中对钢管绞削管螺纹及钢管切断、倒角、具有三道工序一次连续完成的功能。电动套丝机采用国际标准设计制造，结构合理、操作简易、维护方便、外型美观、使用安全可靠的升级换代改型产品。
|
型号
|
工作范围
|
主轴转速
(r/min)
|
工作电压
(V)
|
电机功率
(KW)
|
重量
(Kg)
|
毛重
(kg)
|
外包装尺寸
长×宽×高(mm)
|
|
SMIT-312
|
1/2—2〞
|
24
|
380
|
0.75
|
70
|
85
|
760×565×595
|
|
SMIT-312D
|
1/2—2〞
|
24
|
380
|
0.75
|
70
|
85
|
760×565×595
|
|
SMIT-313
|
1/2—3〞
|
26/12
|
380
|
0.75
|
110
|
135
|
990×590×500
|
|
SMIT-314
|
1/2—4〞
|
25/9
|
380
|
0.75
|
168
|
198
|
1100×770×720
|
|
SMIT-314B
|
1/2—4〞
|
25/9
|
380
|
0.75
|
150
|
180
|
1050×670×620
|
|
SMIT-316
|
2 1/2—6〞
|
25/9
|
380
|
1.1
|
185
|
220
|
1100×770×720
|
套丝机功能
套丝机工作时,先把要加工螺纹的管子放进管子卡盘,撞击卡紧,按下启动开关,管子就随卡盘转动起来,调节好板牙头上的板牙开口大小,设定好丝口长短.然后顺时针扳动进刀手轮,使板牙头上的板牙刀以恒力贴紧转动的管子的端部,板牙刀就自动切削套丝,同时冷却系统自动为板牙刀喷油冷却,等丝口加工到预先设定的长度时,板牙刀就会自动张开,丝口加工结束.关闭电源,撞开卡盘,取出管子.
套丝机还具有管子切断功能:把管子放入管子卡盘,撞击卡紧,启动开关,放下进刀装置上的割刀架,扳动进刀手轮,使割刀架上的刀片移动至想要割断的长度点,渐渐旋转割刀上的手柄,使刀片挤压转动的管子,管子转动4圈5圈后被刀片挤压切断.
套丝机的型号
套丝机的型号一般有:2寸套丝机(50型),加工范围为:1/2"-2"(英寸) 另配板牙可扩大加工范围:1/4"-2"(英寸)
3寸套丝机(80型) 加工范围为:1/2"-3"(英寸)
4寸套丝机(100型)加工范围为:1/2"-4"(英寸)
6寸套丝机(150型)加工范围为:2 1/2"-6"(英寸)
