产品名称：
|

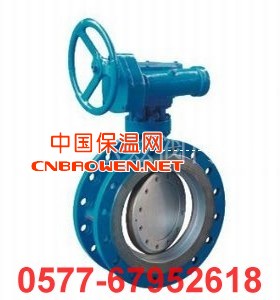

金属弹性硬密封蝶阀 |
|
产品特点：
|
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，而且采用适应的材料可以满足低、中、高不同介质温度及腐蚀性介质的使用，并且具有较好的流量控制特性，被广泛用于治金、电力、石油化工以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。蝶阀,硬密封蝶阀,金属硬密封蝶阀,弹性硬密封蝶阀,金属弹性硬密封蝶阀 |
|
 |
金属弹性硬密封蝶阀的详细资料： |
 |
本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
蝶阀,硬密封蝶阀,金属硬密封蝶阀,弹性硬密封蝶阀,金属弹性硬密封蝶阀
金属弹性硬密封蝶阀采用标准
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992
一、金属弹性硬密封蝶阀主要技术参数
|
公称通径
|
DN(mm)
|
50~150
|
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
|
试验压力
Ps(MPa)
|
强度试验
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
适用温度
|
-40℃~600℃
|
二、金属弹性硬密封蝶阀主要零件的材质
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
D71H-10P系列对夹式弹性硬密封蝶阀
|
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
D1
|
Z-d
|
a
|
|
50
|
2
|
43
|
265
|
330
|
250
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
125
|
4-18
|
90°
|
|
65
|
2 1/2
|
46
|
265
|
362
|
267
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
145
|
4-18
|
90°
|
|
80
|
3
|
49
|
320
|
375
|
275
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
160
|
8-18
|
45°
|
|
100
|
4
|
56
|
320
|
410
|
295
|
180
|
8-18
|
45°
|
180
|
8-18
|
45°
|
190
|
8-22
|
45°
|
|
125
|
5
|
64
|
340
|
425
|
305
|
210
|
8-18
|
45°
|
210
|
8-18
|
45°
|
220
|
8-26
|
45°
|
|
150
|
6
|
70
|
390
|
465
|
320
|
240
|
8-22
|
45°
|
240
|
8-22
|
45°
|
250
|
8-26
|
45°
|
Dt43H/F-10、16、25C.P.R.V系列法兰式弹性硬密封、聚四氟密封蝶阀
|
公称通径
|
结构长度
(标准值)
|
外形尺寸
(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
毫米
|
英寸
|
L
|
L2
|
H
|
H1
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
43
|
265
|
325
|
240
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
2 1/2
|
46
|
265
|
340
|
250
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
|
80
|
3
|
49
|
320
|
355
|
255
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
56
|
320
|
400
|
275
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
|
125
|
5
|
64
|
340
|
435
|
300
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
|
150
|
6
|
70
|
390
|
455
|
310
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
注:Dt-代表弹性密封结构
相关产品：
进口蝶阀、德国进口蝶阀、蝶阀、电动蝶阀、硬密封蝶阀、软密封蝶阀、衬氟蝶阀、对夹式蝶阀、对焊式蝶阀、法兰蝶阀、气动蝶阀英国进口蝶阀、日本进口蝶阀、美国进口
订货须知：
一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
感谢您访问我们的网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
|
|
|
|
