ZN23-40.5/630-20
ZN23-40.5/630-25
ZN23-40.5/630-31.5
ZN23-40.5/1250-20
ZN23-40.5/1250-25
ZN23-40.5/1250-31.5
ZN23-40.5/1600-25
ZN23-40.5/1600-31.5
ZN23-40.5/1600-40
ZN23-40.5/2000-31.5
ZN23-40.5/2000-40
ZN23-40.5/2500-40
ZN23-40.5/3150-40
ZN23-40.5/4000-40

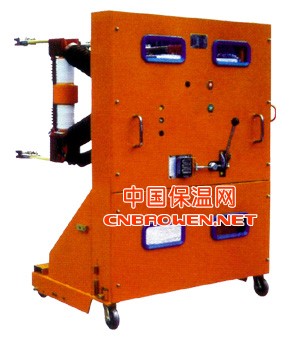

     ZN23-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN12-40.5手车上在KYN12-40.5组装式金属封闭开关柜中使用。本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。
    ZN23-40．5型真空断路器为额定电压40。5KV,三相交流50Hz的户内高压电器设备，适用于工矿企业、变压站等输配电系统作控制和保护开关。尤其适用于治金，电弧炉等需频繁操作的场所，作为控制和保护设备。
    本产品符合GBl984-89《交流高压断路》标准，断路器手车可直接推进GBC-35、JYN1-35柜，去掉插头亦可独立安装使用。

 使用环境条件
    1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
    2、海拔：1000m;
    3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）
    饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
    4、振福：地震烈度不超过8度；
    5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
    主要技术参数 序号 项目 单位 参数
    1 额定电压 kV 40.5
    2 额定电流 A 1250 1600 2000
    3 额定短路开断电流 kA 25 31.5
    4 动稳定电流（峰值） kA 63 80
    5 4s热稳定电流 kA 25 31.5
    6 额定短路关合电流（峰值） kA 63 80
    7 额定短路电流开断次数 次 20
    8 额定操作顺序 　 分-0.3s-合分-180s-合分
    9 额定操频率 Hz 50
    10 额定雷电冲击耐受电压（全波） kV 185
    11 1min 工频耐受电压 kV 95
    12 合闸时间 ms ≤75
    13 分闸时间 ms ≤60
    14 机械寿命 次 10000
    15 额定工作电压 V AC DC110 AC DC 220
    主要机械调整参数 序号 项目 单位 参数
    1 触头开距 mm 25±3
    2 接触行程 mm 8±2
    3 平均合闸速度 m/s 0.6～0.9
    4 平均分闸速度 kA 1.8～2.2
    5 三相分合不同期性 ms ≤2
    6 触头合闸弹跳时间 ms ≤3
    7 油缓冲器缓冲行程 mm 15±1
    8 触头允许磨损累计厚度 mm 3
    9 各相回路电阻 μΩ ≤50
