| 玻璃钢 化粪池缠绕机工作视频二（点击观看） | |

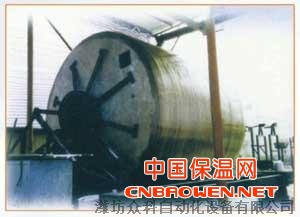

| 一、机械概述： 我公司研制的玻璃钢化粪池缠绕机是采用电脑程序自动控制，该机人机界面合理，把产品参数输入进去，微机可自动完成产品设计，控制模具转速与小车行走的复合运动完成 化粪池环缠，交叉缠绕。 该设备缠绕玻璃钢化粪池，具有定位精度高、抗干扰能力强 、操作调整方便、组装灵活、生产效率高、一机多用等特点，具有广阔的应用前景。 比较手糊化粪池来，该设备节省人工及原材料成本，提高生产效率和强度，是制造化粪池的专业设备。同时针对初始客户转让化粪池制作生产技术服务。 |
二、组成结构： 1、小车行走轨道（12m）：包括摆线针减速机、伺附电机、 行走链条、链条涨紧机构、编码器等； 2、缠绕机传动机头（两轴）：包括齿轮减速机及链轮、链条、普通电机、编码器等； 3、可移动罐体、支撑架 ； 4、缠绕小车； 5、带控胶装置的梳式浸胶槽 ； 6、简式张力纱架 ； 7、微控控制柜 ； |
| 三、技术参数： 1、总装机容量：7.0KW 2、生产产品最大直径：Φ3200mm 3、生产产品最小直径：Φ300mm 4、生产产品最大长度：11000mm 5、最大出纱速度：120m/min 6、最大纱片宽度：250mm 7、缠绕角度：30-90度 |
四、控制系统： 控制系统有手动状态、交叉状态（自动）、环向状态（可自动可半自动）、正反向缠绕、紧急停车、无级调速等功能，无级调速时不影响线型。控制系统主要由以下硬件组成。 1、主机采用触摸屏为人机界面。 2、可编程控制器（PLC） 3、小车伺服驱动系统 4、主轴变频驱动系统 |
