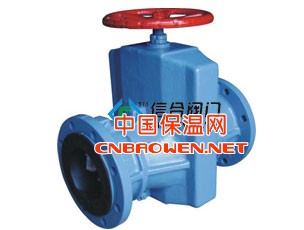

一、 GJ41X铸铁管夹阀产品概述：
1、产品结构：铸铁管夹阀由左右铸铁阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成。
2、工作原理：顺转手轮时，使管夹阀大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。 管夹阀主要分为：铝合金管夹阀、铸铁管夹阀、常开型或常闭型气动管夹阀、电动管夹阀等。
3、产品用途：管夹阀是一种具有防腐蚀性能,适用于化工,冶炼等具有腐蚀性流体的阀门，它广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
二、GJ41X铸铁管夹阀安装及维修：
1、信合阀门生产的管夹阀尺寸符合机械工业部标准，出厂前经过试压GJ41X-6L按规定10Kg/cm2，GJ41X-10L按规定16Kg/cm2试压按持续5分钟无泄漏，安装时不必拆洗调整更动。
2.本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。
2.本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。
3、将电触槽下方伸出地面塑料管插入小阀门一端胶管，另一端把我司配套供应塑料管插入，出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
4、使用久时，如有磨损或泄漏只要打开左右阀体调换管套，其阀可长期使用。
三、GJ41X铸铁管夹阀主要零部件材质：
|
名称
|
材料
|
|
阀体
|
铸铁、铝合金、碳钢
|
|
套管
|
橡胶
|
|
阀杆
|
铸铜、碳钢
|
|
压杆
|
球墨铸铁
|
|
电动头
|
组合件
|
|
托架
|
球墨铸铁
|
四、GJ41X铸铁管夹阀主要外形连接尺寸：
|
公称通径
|
主要连接尺寸及外型尺寸
|
重量(KG)
|
|||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-Ø
|
||
|
20
|
135
|
105
|
75
|
55
|
16
|
4-14
|
2.5
|
|
25
|
145
|
115
|
85
|
65
|
16
|
4-14
|
3
|
|
32
|
160
|
135
|
100
|
78
|
18
|
4-18
|
4
|
|
40
|
180
|
145
|
110
|
85
|
18
|
4-18
|
6
|
|
50
|
210
|
165
|
125
|
100
|
20
|
4-18
|
7.5
|
|
65
|
250
|
185
|
145
|
120
|
20
|
4-18
|
9.5
|
|
80
|
300
|
190
|
160
|
135
|
22
|
4-18
|
16
|
|
100
|
350
|
215
|
180
|
155
|
22
|
8-18
|
20
|
|
125
|
430
|
245
|
210
|
185
|
25
|
8-18
|
28
|
|
150
|
500
|
280
|
240
|
210
|
25
|
8-23
|
43
|
|
200
|
650
|
335
|
295
|
265
|
32
|
8-23
|
80
|
五、GJ41X铸铁管夹阀订货须知：
1、①产品名称与型号②铸铁管夹阀口径③铸铁管夹阀材质及法兰连接压力以便我们的为您正确选型。
2、若已经由设计单位选定的铸铁管夹阀型号，请按铸铁管夹阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的信合阀门专家为您审核把关。
