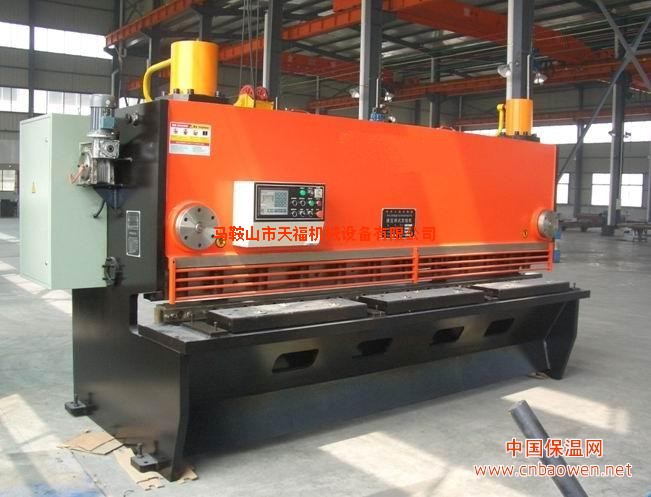

QC11Y型液压闸式剪板机是由本公司与国家科研机构及高等院校共同研制成功的跨世纪剪板机精品。该产品是目前国内最新型的下传动液压闸式剪板机，结构先进，外形美观，性能好。积累多年剪板机生产经验，不断吸收国内；外先进技术开发的产品。该机的液压系统和电气系统设计先进、简洁实用、可靠性高。适用于一般机械制造、汽车、集装箱制造、开关电器及轻工等行业,也可剪切低合金钢、不锈钢、弹簧钢等抗拉强度较高的板材。整机采用全钢焊接结构，振动消除应力，具有很好的刚性与稳定性；彩用先进的液压集成阀块，结构紧凑，减少管路连接，提高了系统的可靠性与易维修性；串联油缸使机床在剪切时，剪切角不会变动；蓄能器回程平稳、迅速；刀片间隙手轮调整，准确、迅速、方便；剪切角可调，减少板料扭曲变形电动后挡料、位置显示器，方便又准确；滚动托料球，减少板料划伤，并可减少摩擦力。
|
型号
|
可剪板厚
|
可剪板宽
|
行程次数
|
后挡料范围
|
剪切角
|
喉口深度
|
主电机功率
|
外形尺寸
|
|
mm
|
mm
|
min
|
mm
|
度
|
mm
|
kw
|
mm(L×W×H)
|
|
|
QC11Y-4×2500液压闸式剪板机
|
4
|
2500
|
25-45
|
600
|
0.5-1.5
|
100
|
5.5
|
3000×2000×1850
|
|
QC11Y-6×2500液压闸式剪板机
|
6
|
2500
|
20-45
|
600
|
0.5-1.5
|
125
|
7.5
|
3030×2075×1920
|
|
QC11Y-6×3200液压闸式剪板机
|
6
|
3200
|
16-45
|
600
|
0.5-1.5
|
125
|
7.5
|
3730×2075×1970
|
|
QC11Y-6×4000液压闸式剪板机
|
6
|
4000
|
14-45
|
600
|
0.5-1.5
|
125
|
7.5
|
4530×2075×2080
|
|
QC11Y-6×5000液压闸式剪板机
|
6
|
5000
|
11-40
|
800
|
0.5-1.5
|
125
|
7.5
|
5530×2075×2210
|
|
QC11Y-6×6000液压闸式剪板机
|
6
|
6000
|
9-36
|
800
|
0.5-1.5
|
125
|
11
|
6530×2075×2520
|
|
QC11Y-7×7000液压闸式剪板机
|
7
|
7000
|
7-28
|
800
|
0.5-1.5
|
125
|
11
|
7530×2075×2830
|
|
QC11Y-8×2500液压闸式剪板机
|
8
|
2500
|
20-45
|
600
|
0.5-1.5
|
125
|
11
|
3040×2075×1920
|
|
QC11Y-8×3200液压闸式剪板机
|
8
|
3200
|
16-45
|
600
|
0.5-1.5
|
125
|
11
|
3740×2075×1920
|
|
QC11Y-12×2500液压闸式剪板机
|
12
|
2500
|
12-35
|
800
|
0.5-2
|
125
|
15
|
3110×2575×2210
|
