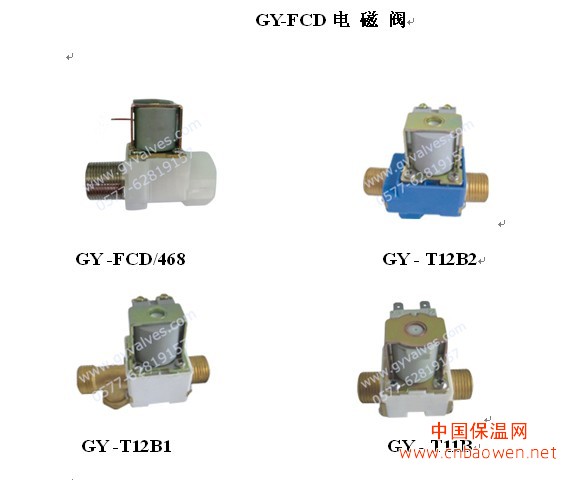

产品名称
|
水控机/水表专用电磁阀
|
|
产品型号
|
GY-FCD/468
|
|
动作方式
|
先导式、
|
|
工作方式
|
常闭式、自保持式(脉冲电压下)
|
|
工作压力
|
0.02MPa-0.8MPa
|
|
连接方式
|
4分外螺；4分内螺活扣；进水口6分内螺，出水口6分外螺；进6分内螺出4分外螺；
|
|
使用介质
|
冷热水
|
|
阀体材质
|
塑料阀体,铜接头
|
|
介质温度
|
0-100
|
|
环境温度
|
0-40
|
|
工作电压
|
脉冲4.5V、脉冲3.6V 以上功率为2.5W；
AC24V、DC24V、AC12V、DC9V、DC12V、以上的功率为5W；
AC220V、AC110V、DC110V、AC48V、DC48V、AC36V、DC36V以上功率为6W。
|
|
工作电压范围
|
-10% +10%
|
|
绝缘电阻
|
DC500V兆欧表历时1min后绝缘电阻应 100M
|
|
水密性能
|
静水压0.02Mpa，泄漏量 0.1mL/min 静水压0.03 0.8Mpa，泄漏量0mL/min
|
|
耐水压
|
静水压 1.2MPa，历时5min，无破裂、无变形、无外部漏；
|
|
可靠性
|
0.01 0.02MPa，通、断各10s持续1h，单向止回阀不直通，无卡死等；
|
|
流量特性
|
压力0.02Mpa 流量 3L/min 压力0.1Mpa 流量 8L/min
压力0.3Mpa 流量 13L/min 压力0.8Mpa 流量 25L/min |
|
层间绝缘
|
高压脉冲2s后应正常；
|
|
连续通电
|
通电12h，不通水，阀体不变形，线圈不烧坏；
|
|
耐电压
|
导电部分与外露非带电金属部分之间应能承受,
AC1500V，50Hz，历时1min无闪络，不击穿；AC1800V，50Hz，历时1s，无闪络，不击穿； |
|
止回功能
|
有防水倒流/无防水倒流（可选）
|
|
过滤功能
|
内置过滤网/外置过滤网（可选）
|
|
调节功能
|
无
|
|
线圈与阀体的角度
|
360、270、180、90 度
|
|
电源连接方式
|
插片式的，采用6.3的插簧 / 引线长度5CM，采用耐高温电线。
|
