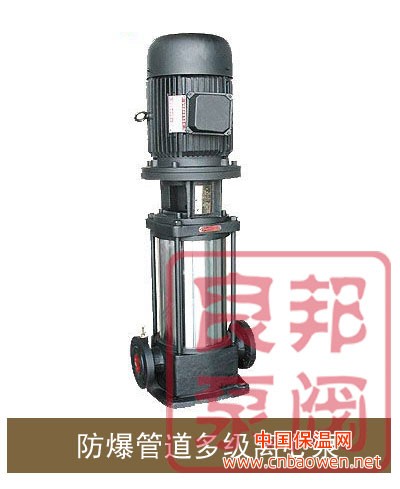

GDL型立式多级管道离心泵离心泵是永嘉县良邦泵阀有限公司根据ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。
50-多级泵进出口直径mm
GDL-立式多级管道泵
18-设计点流量m3/h
15-单级扬程m
6-泵级数
1
泵体
11
联轴器
2
拉紧螺栓
12
联接座
3
外筒
13
气嘴
4
叶轮
14
机械密封
5
叶轮挡套
15
轴
6
轴套
16
中段
7
密封垫
17
轴套螺母
8
螺母
18
轴瓦
9
销
19
回水管部件
10
电机
