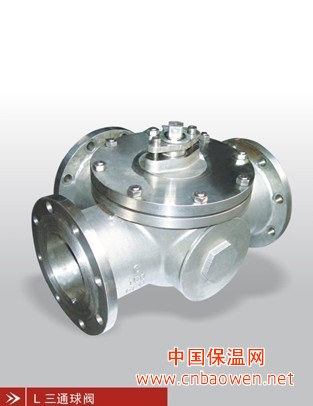

三通L型球阀：
1、三通切换阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、三通切换阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
三通切换阀性能参数
|
型号
|
Q45F-16C
|
Q45F-25C
|
Q45F-40C
|
Q45F-16P
|
Q45F-25P
|
Q45F-40P
|
|
|
工作压力（℃）
|
1.6
|
2.5
|
4.0
|
1.6
|
2.5
|
4.0
|
|
|
适用温度（℃）
|
≤150
|
||||||
|
适用介质
|
水、蒸汽、油品等
|
弱腐蚀性介质
|
|||||
|
材料
|
阀体
|
碳素钢铸件
|
铬镍钛不锈钢铸件
|
||||
|
球体、阀杆
|
2Cr13
|
铬镍钛不锈钢
|
|||||
|
密封圈
|
增强聚四氟乙烯
|
||||||
|
填料
|
聚四氟乙烯
|
||||||
三通切换阀主要外形和连接尺寸
|
公称通径
|
主要外形尺寸和连接尺寸
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
W
|
|
|
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
|
||||||||
|
15
|
108
|
95
|
65
|
45
|
14
|
414
|
95
|
140
|
|
20
|
117
|
105
|
75
|
55
|
14
|
414
|
105
|
160
|
|
25
|
127
|
115
|
85
|
65
|
14
|
414
|
113
|
180
|
|
32
|
140
|
135
|
100
|
78
|
16
|
418
|
135
|
250
|
|
40
|
165
|
145
|
110
|
85
|
16
|
418
|
142
|
300
|
|
50
|
178
|
160
|
125
|
100
|
16
|
418
|
154
|
350
|
|
65
|
191
|
180
|
145
|
120
|
18
|
418
|
175
|
350
|
|
80
|
203
|
195
|
160
|
135
|
20
|
818
|
190
|
400
|
|
100
|
229
|
215
|
180
|
155
|
20
|
818
|
225
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
818
|
245
|
600
|
|
150
|
394
|
280
|
240
|
210
|
24
|
823
|
265
|
800
|
|
200
|
457
|
335
|
295
|
265
|
26
|
1223
|
305
|
800
|
|
250
|
533
|
405
|
355
|
320
|
30
|
1225
|
370
|
1300
|
