[U11SM]内螺纹连接柱塞阀-

柱塞阀的性能规范

阀体材料
 适用温度
 适用介质
 压力范围

铸钢
 ≤250℃
 水、蒸汽、油品
 PN 1.6-6.4MPa

铸铁
 ≤180℃
 水、蒸汽、油品
 PNl．6

不锈钢
 ≤200℃
 硝酸、醋酸
 通径范围

含钼不锈钢
 ≤200℃
 氮、氢、尿素等
 DNl 5-300mm


柱塞阀的实验压力

实验项目
 实验介质
 实验压力

压强实验
 水
 1.5PN

高压密封实验
 水
 1.1 PN

低压气密封实验
 气
 0 5-0.7MPa

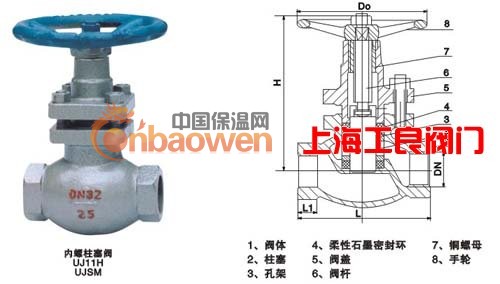

内螺纹连接柱塞阀的主要结构尺寸

公称通径
DN(mm)
 U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸

阀体长度
L
 接头长度
L1
 接头长度
S
 手轮直径
Do
 管螺纹 G
(寸)
 关闭高度
H≈
 开启高度
H1≈
 重量
(kg)

15
 90
 14
 32
 80
 1/2
 133
 157
 2.1

20
 100
 16
 36
 100
 3/4
 141
 169
 2.8

25
 120
 18
 46
 120
 1
 165
 199
 3.8

32
 140
 20
 55
 140
 11/4
 179
 225
 5.8

40
 170
 22
 65
 160
 11/2
 198
 246
 8.3

50
 200
 24
 80
 200
 2
 226
 282
 13.2


声明：本文中所有文字、数据、图片均只适用于参考。
