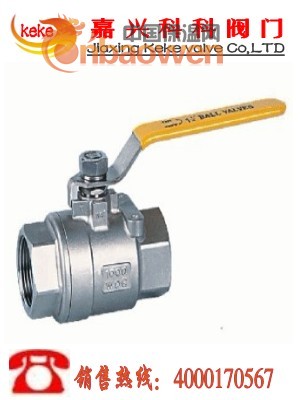

产品名称：二片式内螺纹球阀

型号规格：Q11F

所属系列：球阀

Q11F二片式内螺纹球阀公称压力：1.6-6.4MPa； 适用稳定范围：-20～232℃～350℃； 适用介质：水、油、气及某些腐蚀性液体（W.O.G）； 螺纹类型：G.NPT.BSPT.BSP.DI259/2999

连接尺寸

Q11F二片式内螺纹球阀连接尺寸表

SIZE	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

零件材料

Q11F二片式内螺纹球阀零件材料表

零件名称	材质
阀体	不锈钢CF8M	碳钢
密封圈	聚四氟乙烯PTFE	碳钢WCB
阀盖	不锈钢CF8M	聚四氟乙烯PTFE
球体	不锈钢SS316	不锈钢SS316
阀杆	不锈钢SS316	不锈钢CF8M
螺母	不锈钢SS304	FCD45
垫圈	不锈钢SS304	FCD45
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	B7
填料压盖螺母	不锈钢SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	B8
