一、ZCZG高温高压电磁阀用途

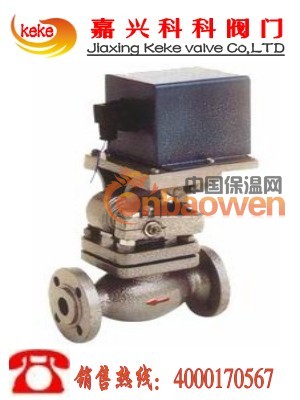

ZCZG(ZCZH)高温高压电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，红阀牌ZCZG高温高压电磁阀主要是对管道中的介质进行双位自动调节和远程控制。
二、高温高压电磁阀工作原理
高温高压电磁阀电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 断电后，在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。
三、ZCZH高温高压电磁阀连接尺寸
四、ZCZH高温高压电磁阀技术参数
| 介质温度°C | ZCZG | ≤250 | ||||||||
| ZCZH | ≤400 | |||||||||
| 公称压力（MPa） | ZCZG | 2.5 | ||||||||
| ZCZH | 4 | |||||||||
| 工作压差（MPa） | ZCZG | 0～2.5 | ||||||||
| ZCZH | 0～4.0 | |||||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 功耗（VA） | 170VA | 480VA | ||||||||
| 电源电压 | AC220V，其余规格可作特殊订货36V、24V、12V | |||||||||
| 额定流量（KV） | 按JB/T7352-94规定 | |||||||||
| 泄漏（ml/min） | 按JB/T7352-94.F规定 | |||||||||
| DN | L | H | D | D1 | D2 | D3 | B | F1 | F | N-d |
| 10 | 160 | 298 | 90 | 60 | 41 | 34 | 14 | 4 | 2 | 4-Φ14 |
| 15 | 160 | 298 | 95 | 65 | 45 | 39 | 14 | 4 | 2 | 4-Φ14 |
| 20 | 200 | 304 | 105 | 75 | 55 | 50 | 16 | 4 | 2 | 4-Φ14 |
| 25 | 200 | 304 | 115 | 85 | 65 | 57 | 16 | 4 | 2 | 4-Φ14 |
| 32 | 200 | 314 | 140 | 100 | 78 | 65 | 18 | 4 | 2 | 4-Φ14 |
| 40 | 260 | 460 | 150 | 110 | 85 | 75 | 18 | 4 | 3 | 4-Φ18 |
| 50 | 300 | 460 | 165 | 125 | 100 | 87 | 20 | 4 | 3 | 4-Φ18 |
| 65 | 340 | 460 | 180 | 145 | 120 | 109 | 22 | 4 | 3 | 8-Φ18 |
| 80 | 380 | 460 | 200 | 160 | 135 | 120 | 22 | 4 | 3 | 8-Φ18 |
| 100 | 430 | 461 | 235 | 190 | 160 | 149 | 24 | 4.5 | 3 | 8-Φ22 |
