一、日标截止阀用途

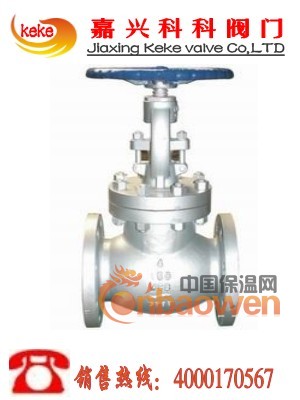

J41H/W/Y-10K日标截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。日标截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
二、J41H/W/Y-10K日标截止阀特点
①产品的设计制造符合日标国家标准ANSI BI16.34。②阀体外型为桶形或流线形，造形美观，流道形状为直通式，流体阻力小。③关闭件（阀瓣）与阀座密封采用锥面密封，关闭力小，耐冲刷，密封可靠。④阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足各种工况要求，延长使用寿命。
三、日标截止阀采用标准
四、主要零件材料
五、J41H/W/Y-10K日标截止阀试压规范
六、J41H/W/Y-10K日标截止阀主要连接尺寸
| 型号 | 规格(mm) | 尺寸(mm) | ||||||||
| inch | DN | L | D | D1 | D2 | b | z-Φd | H | D0 | |
| 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 200 | 100 | |
| J41H/W/Y-10K | 3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 205 | 120 |
| 1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 230 | 140 | |
| 11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 240 | 140 | |
| 11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 270 | 160 | |
| 2″ | 50 | 203 | 155 | 120 | 100 | 16 | 4-Φ19 | 300 | 200 | |
| 21/2″ | 65 | 216 | 175 | 140 | 120 | 18 | 4-Φ19 | 340 | 220 | |
| J541H/W/Y-10K | 3″ | 80 | 241 | 185 | 150 | 130 | 18 | 8-Φ19 | 360 | 240 |
| 4″ | 100 | 292 | 210 | 175 | 155 | 18 | 8-Φ19 | 420 | 280 | |
| 5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 460 | 350 | |
| 6″ | 150 | 406 | 280 | 240 | 215 | 22 | 8-Φ23 | 500 | 400 | |
| 8″ | 200 | 495 | 330 | 290 | 265 | 22 | 12-Φ23 | 590 | 450 | |
| 10″ | 250 | 622 | 400 | 355 | 325 | 24 | 12-Φ25 | 710 | 500 | |
| J941 H/W/Y-10KY | 12″ | 300 | 698 | 445 | 400 | 370 | 24 | 16-Φ25 | 810 | 550 |
| 14″ | 350 | 787 | 490 | 445 | 415 | 26 | 16-Φ25 | 880 | 600 | |
| 16″ | 400 | 914 | 560 | 510 | 475 | 28 | 16-Φ27 | 940 | 650 | |
| 压力等级或公称压力 | 壳体试验 | 密封试验 | |
| 高压液密封 | 低压气密封 | ||
| 150Lb、PN2.0MPa | 2.94 | 2.16 | 0.6 |
| 300Lb、PN5.0MPa | 7.67 | 5.62 | |
| 600Lb、PN10.0MPa | 15.3 | 11.23 | |
| JIS10K | 2.1 | 1.6 | |
| JIS20K | 5.1 | 3.8 | |
| 名称 | 材料 | ||||||||
| 阀体 | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| 阀盖 | |||||||||
| 阀瓣 | |||||||||
| 阀杆 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
| 阀杆螺母 | ZcuAl10Fe3 Bronze | ||||||||
| 手轮 | KTH350-10 | ||||||||
| 螺柱 | A193-B7 A320-L7 A193-B8 | ||||||||
| 螺母 | A194-2H A1 94-7 A194-8 | ||||||||
| 名称 | 日标截止阀截止阀 |
| 设计标准 | BS1873 JIS B2071-2081 |
| 结构长度 | ANSI B16.10，JISB2002 |
| 配管法兰 | ANSI B16.5、JIS B2212-2214 |
| 对焊端尺寸 | ANSI B16.25 |
| 检验与试验 | API598、JIS B2003 |
| 传动方式 | 手动、电动、伞齿轮动 |
