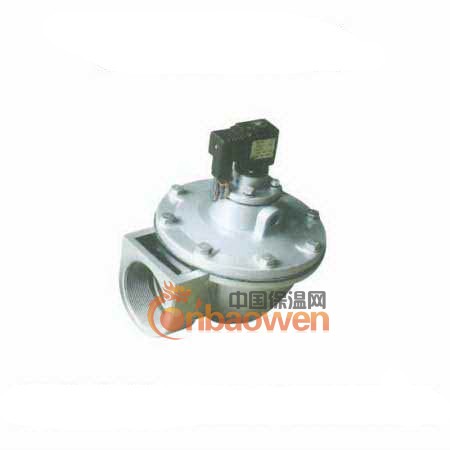

DMF-Z电磁脉冲阀

    电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气开关。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90o，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲


工作原理:

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于关闭状态.脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于开启状态。脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于关闭状态。


技术规格：
1、气源压力：0.2~0.8Mpa
2、工作(喷吹)压力：0.3~0.6Mpa
3、工作介质：清洁空气或氮气
4、电压AC220V  AC110V  DC24V
5、适应环境温度-15~55℃
此阀的进气口直接安装在气包上，故称为淹没式脉冲阀或直角式脉冲阀。
此种脉冲阀显著的特点是：管内气体阻力低，可应用于低压气源，与高压阀相比，可降低能耗，延长膜片使用寿命。


结构和工作原理：
1、结构：脉冲阀由电磁阀、小阀体、大阀体、小膜片、弹簧、大膜片构成，阀体材质为合金铝。
2、工作原理：电磁阀接到控制仪信号，打开活塞杆，A室气体经排入大气，A室压力下降，小膜片上移，打开了B室，B室的气体经排气孔排出，B室压力下降，大膜片上移，打开了气包内的喷吹管口，气包中气体瞬间经过喷吹管喷入布袋，进行清灰，此后，由于电磁阀排气口封闭，小膜片和大膜片下移，这时A、B室压力达到平衡，在弹簧的作用下，大膜片将喷吹管口顶紧，完成一次脉冲清灰。
四、常见故障及排除方法
编号 故障现象
原因 排除方法
1 脉冲阀常开 检修或更换电磁阀，清除节流孔中的污物，重新安装脉冲阀，装好垫片，更换失效弹簧。
2 脉冲阀常闭
3 脉冲阀喷吹无力
4 电磁阀不动作或漏气
